Płyty izolacyjne wysokotemperaturowe
Płyty izolacyjne do kominków, pieców i urządzeń przemysłowych
Wysokotemperaturowe płyty izolacyjne VITCAS zapewniają sztywną izolację cieplną, ochronę przed nadmiernym nagrzewaniem oraz możliwość wykonywania wyłożeń i konstrukcji z płyt w zastosowaniach domowych, komercyjnych i przemysłowych. Poszczególne rodzaje płyt są przeznaczone do różnych warunków cieplnych, metod montażu i poziomów obciążenia mechanicznego.
Oferta VITCAS obejmuje krzemianowo-wapniowe płyty konstrukcyjne do kominków, gładkie i dekoracyjne płyty wermikulitowe, formowane próżniowo płyty izolacyjne z włókien ceramicznych o odporności temperaturowej do 1430°C oraz niepalne płyty VITCAS HT do kompatybilnych systemów wykończeń żaroodpornych.
Zastosowania obejmują kominki, piece wolnostojące i kuchnie grzewcze, a także piece do wypalania, piece przemysłowe, kuźnie, kotły, kanały technologiczne, kominy i urządzenia procesowe. Płytę należy dobierać według jej funkcji, temperatury pracy, grubości, właściwości izolacyjnych, obciążeń mechanicznych, wymagań dotyczących podparcia oraz warunków montażu i eksploatacji.
Rodzaje płyt izolacyjnych do wysokich temperatur
Płyty izolacyjne do wysokich temperatur różnią się znacząco składem materiałowym, gęstością, przewodnością cieplną, sztywnością, odpornością temperaturową i przeznaczeniem w konstrukcji. Płyta do wykonywania obudowy kominka pełni inną funkcję niż wermikulitowa płyta wyłożenia pieca, lekka płyta z włókna ceramicznego do pieca przemysłowego czy płyta przeznaczona pod żaroodporne wykończenie dekoracyjne.
VITCAS produkuje i dostarcza różne rodzaje płyt do domowych urządzeń grzewczych, specjalistycznych konstrukcji oraz przemysłowych procesów cieplnych. Dobór należy rozpocząć od określenia funkcji płyty, a następnie uwzględnić temperaturę, wymaganą grubość izolacji, narażenie mechaniczne, metodę mocowania oraz warunki po gorącej i zimnej stronie konstrukcji.
Płyty konstrukcyjne do kominków
Płyta kominkowa VITCAS CS jest sztywną płytą izolacyjną z krzemianu wapnia, przeznaczoną do wykonywania komór i obudów kominkowych, zabudów imitujących ścianę kominową, pieców kaflowych oraz obudów kompatybilnych wkładów kominkowych i kasetowych. Sztywna konstrukcja umożliwia precyzyjne wykonywanie zabudowy przy jednoczesnym zapewnieniu izolacji cieplnej wokół urządzenia grzewczego.
Płyta ma deklarowaną odporność temperaturową do 1000°C i jest oferowana w formatach 1000 × 610 × 30 mm oraz 500 × 610 × 30 mm. Zapewnia stabilność mechaniczną wymaganą w określonym systemie budowy kominka, jednak nie należy traktować jej jako uniwersalnej płyty nośnej ani elementu konstrukcyjnego zastępującego mur.
Płyty wermikulitowe
Płyty wermikulitowe VITCAS są lekkimi, sztywnymi płytami izolacyjnymi o odporności temperaturowej do 1100°C. Można je docinać i kształtować w celu wykonywania osłon cieplnych, płyt zamykających przestrzeń nad paleniskiem, wyłożeń komór pieców, elementów kuchni grzewczych i innych kompatybilnych instalacji grzewczych.
Gładka płyta wermikulitowa może również zastępować panel wewnętrzny w odpowiednim piecu, jeżeli konstrukcja urządzenia, wymiary i parametry płyty odpowiadają oryginalnemu elementowi. Dekoracyjne odmiany ryflowane oraz płyty wermikulitowe o wzorze cegły mają podobną lekką strukturę, a dodatkowo wzorzystą powierzchnię widoczną, przeznaczoną do odpowiednich instalacji kominkowych i piecowych.
Płyty wermikulitowe są przeznaczone przede wszystkim do zastosowań wewnętrznych lub odpowiednio zabezpieczonych przed warunkami atmosferycznymi. Łatwość obróbki nie zwalnia z konieczności sprawdzenia grubości płyty, sposobu mocowania, kompatybilności z urządzeniem i warunków narażenia.

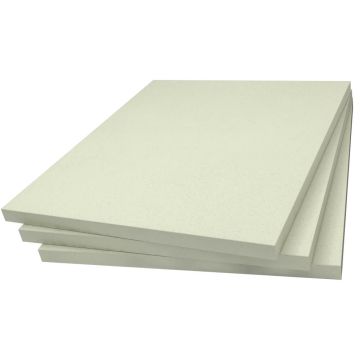

Płyty izolacyjne z włókien ceramicznych
Płyty z włókien ceramicznych VITCAS są sztywnymi materiałami izolacyjnymi formowanymi próżniowo, o gęstości 300 kg/m³. W porównaniu z elastycznymi matami z włókna ceramicznego sztywna forma płyty pozwala zachować określony kształt i zapewnia większą odporność na oddziaływanie przepływających gazów, przy jednoczesnym zachowaniu małej masy cieplnej i niskiej przewodności cieplnej.
Płyta z włókna ceramicznego 1260°C nadaje się do zastosowań obejmujących piece do wypalania ceramiki i obróbki szkła, izolację pieców kowalskich, piece do obróbki cieplnej, kanały kotłowe, kominy oraz kompatybilne przemysłowe systemy wyłożeń.
Płyta z włókna ceramicznego 1430°C zapewnia wyższą odporność temperaturową do bardziej wymagających zastosowań, takich jak piece ceramiczne pracujące w wyższych temperaturach, formowanie szkła przez osiadanie i stapianie, piece przemysłowe, dopalacze oraz urządzenia technologiczne.
Obie odmiany są dostarczane w formacie 1200 × 1000 mm, z możliwością wyboru grubości 25 mm lub 50 mm. Wybór pomiędzy klasami 1260°C i 1430°C powinien wynikać z temperatury i warunków pracy w miejscu montażu płyty, a nie z automatycznego wyboru wyższej klasy temperaturowej bez uwzględnienia całego projektu wyłożenia.
Płyta izolacyjna z włókien AES o niskiej biotrwałości 1300°C
Płyta izolacyjna VITCAS z włókien AES o niskiej biotrwałości 1300°C jest sztywnym materiałem wysokotemperaturowym produkowanym z włókien o niskiej biotrwałości. Przy gęstości 300 kg/m³ łączy niską przewodność cieplną i małą zdolność do akumulowania ciepła ze stabilnością wymiarową sztywnej płyty.
Płyta 1300°C stanowi alternatywną technologię włóknistą do odpowiednich wyłożeń pieców przemysłowych i pieców do wypalania, urządzeń do obróbki cieplnej, instalacji kotłowych, podkładowej izolacji ogniotrwałej oraz prac remontowych. Miejsce montażu, grubość, sposób mocowania i narażenie mechaniczne należy oceniać w kontekście kompletnego systemu ogniotrwałego lub izolacyjnego.
Wysokotemperaturowa płyta ognioodporna VITCAS HT
Wysokotemperaturowa płyta VITCAS HT jest sztywną płytą niezawierającą gipsu, o odporności temperaturowej do 650°C. Ma wymiary 1200 × 800 × 12 mm i klasę reakcji na ogień A1 zgodnie z EN 13501-1:2018.
Płyta VITCAS HT szczególnie dobrze sprawdza się w kompatybilnych systemach wykończeń żaroodpornych, w tym na powierzchniach przeznaczonych pod gładź żaroodporną, płytki lub farbę. Zastosowania obejmują również odpowiednie strefy kotłowe oraz określone konstrukcje ścian, sufitów, drzwi i przegród.
Jej funkcja różni się od płyt konstrukcyjnych do kominków i wermikulitowych płyt wyłożenia pieców. VITCAS HT nie należy automatycznie wybierać jako bezpośredniej osłony cieplnej pieca ani samodzielnej konstrukcji obudowy kominka tylko dlatego, że jest niepalna i odporna na wysoką temperaturę.
Porównanie płyt izolacyjnych wysokotemperaturowych
| Rodzaj płyty | Materiał | Maksymalna deklarowana temperatura | Format | Typowe zastosowania |
|---|---|---|---|---|
| Płyta konstrukcyjna do kominków VITCAS CS | Krzemian wapnia | 1000°C | 1000 × 610 × 30 mm lub 500 × 610 × 30 mm | Komory kominkowe, zabudowy imitujące ścianę kominową, piece kaflowe oraz odpowiednie obudowy wkładów kominkowych i kasetowych |
| Płyta wermikulitowa | Wermikulit | 1100°C | Sztywne płyty w wybranych wymiarach | Osłony cieplne, płyty zamykające przestrzeń nad paleniskiem, wyłożenia pieców, panele zamienne i odpowiednie zastosowania w małych piecach do wypalania |
| Dekoracyjne płyty wermikulitowe | Wermikulit | 1100°C | Powierzchnie ryflowane lub o wzorze cegły | Widoczne wyłożenia kominków i pieców, osłony cieplne oraz odpowiednie panele zamienne |
| Płyta z włókna ceramicznego 1260°C | Włókno ceramiczne formowane próżniowo, 300 kg/m³ | 1260°C | 1200 × 1000 mm; grubość 25 lub 50 mm | Piece do wypalania, kuźnie, piece do obróbki cieplnej, kanały kotłowe, kominy i izolacja przemysłowa |
| Płyta z włókien AES o niskiej biotrwałości 1300°C | Włókna AES o niskiej biotrwałości, 300 kg/m³ | 1300°C | Sztywna płyta 1200 × 1000 mm | Piece przemysłowe, piece do wypalania, urządzenia do obróbki cieplnej, kotły i izolacja podkładowa wyłożeń ogniotrwałych |
| Płyta z włókna ceramicznego 1430°C | Włókno ceramiczne formowane próżniowo, 300 kg/m³ | 1430°C | 1200 × 1000 mm; grubość 25 lub 50 mm | Piece do wypalania w wyższych temperaturach, obróbka szkła, piece przemysłowe, dopalacze i urządzenia technologiczne |
| Wysokotemperaturowa płyta VITCAS HT | Sztywna płyta niezawierająca gipsu | 650°C | 1200 × 800 × 12 mm | Wykończenia żaroodporne, podłoża pod płytki, strefy kotłowe i określone systemy ścian lub sufitów |
Maksymalna temperatura jest tylko jednym z kryteriów doboru płyty izolacyjnej. Właściwy rodzaj i grubość zależą od kompletnej konstrukcji, w tym temperatury po gorącej stronie wyłożenia, przewodności cieplnej, wymagań dotyczących temperatury po stronie zimnej, połączeń, mocowań, sąsiadujących materiałów i warunków środowiskowych.
Gdzie stosuje się wysokotemperaturowe płyty izolacyjne?
Poszczególne rodzaje płyt VITCAS pełnią odmienne funkcje w domowych, komercyjnych i przemysłowych instalacjach cieplnych.
- Kominki, piece i ogrzewanie komercyjne: komory kominkowe, obudowy pieców, zabudowy imitujące ścianę kominową, płyty zamykające przestrzeń nad paleniskiem, kuchnie grzewcze, osłony cieplne i odpowiednie panele zamienne.
- Przemysł ceramiczny i szklarski: wyłożenia pieców do wypalania, drzwi i przegrody piecowe, formowanie szkła przez osiadanie, stapianie szkła i inne kontrolowane procesy wysokotemperaturowe.
- Piece przemysłowe, kuźnie i obróbka cieplna: sztywne elementy wyłożeń, izolacja podkładowa, izolacja pieców kowalskich i bariery cieplne o małej masie.
- Kotły, energetyka i urządzenia technologiczne: kanały, kominy, instalacje kotłowe, piece i powiązane izolacje wysokotemperaturowe.
- Spalarnie i wysokotemperaturowe układy odprowadzania gazów: odpowiednie strefy izolacyjne w spalarniach, dopalaczach i związanych z nimi urządzeniach procesowych.
- Konstrukcje żaroodporne i systemy o określonej odporności ogniowej: wskazane płyty wykończeniowe oraz systemy ścian, sufitów, drzwi i przegród, jeżeli kompletna konstrukcja ma wymaganą i udokumentowaną odporność.
Jak wybrać odpowiednią płytę izolacyjną?
- Określ funkcję płyty: ustal, czy będzie tworzyć obudowę kominka, pełnić funkcję osłony cieplnej, stanowić wyłożenie urządzenia, zapewniać izolację podkładową, zastępować kompatybilny panel pieca czy służyć jako podłoże pod wykończenie dekoracyjne.
- Ustal temperaturę w miejscu montażu: uwzględnij normalną eksploatację, miejscowe przegrzania i temperaturę docierającą do każdej warstwy, zamiast kierować się wyłącznie temperaturą urządzenia lub pieca.
- Porównaj izolacyjność cieplną i grubość: oceń przewodność cieplną przy odpowiedniej średniej temperaturze, dostępną przestrzeń, układ warstw i wymaganą temperaturę po zimnej stronie konstrukcji.
- Oceń narażenie mechaniczne: uwzględnij prędkość przepływu gazów, drgania, ścieranie, wielokrotne manipulowanie elementami oraz wymaganie zachowania określonego kształtu lub podparcia systemu wykończeniowego.
- Sprawdź warunki środowiskowe: potwierdź przydatność do bezpośredniego kontaktu z płomieniem, gazami spalinowymi, wilgocią, atmosferą procesu i wszelkimi istotnymi oddziaływaniami chemicznymi lub fizycznymi.
- Zastosuj właściwy system mocowania: zależnie od płyty mogą to być mocowania mechaniczne, kompatybilne kleje do płyt lub zaprojektowany przemysłowy system podparcia i mocowania.
- Sprawdź kompletną konstrukcję: wymagane odległości od urządzenia, sąsiedztwo materiałów palnych, spoiny, przejścia instalacyjne, wykończenia i ewentualne wymagania dotyczące odporności ogniowej należy rozpatrywać łącznie z właściwościami samej płyty.
Odporność temperaturowa, przewodność cieplna i grubość płyt
Maksymalna deklarowana temperatura płyty określa klasę temperaturową lub dopuszczalną odporność cieplną wskazaną dla danego produktu. Nie pozwala jednak sama w sobie ustalić wymaganej grubości izolacji ani przewidzieć temperatury po przeciwnej stronie konstrukcji.
Przewodność cieplna zazwyczaj zmienia się wraz z temperaturą, dlatego obliczenia izolacyjności powinny wykorzystywać dane odpowiadające rzeczywistej temperaturze pracy lub odpowiedniej temperaturze średniej. Dwie płyty o podobnej maksymalnej klasie temperaturowej mogą różnić się gęstością, przewodnością cieplną i zdolnością do akumulowania ciepła.
Zwiększenie grubości tego samego materiału izolacyjnego zwykle ogranicza przepływ ciepła, jednak spoiny, mocowania, przejścia instalacyjne i mostki cieplne mogą istotnie wpływać na właściwości gotowej konstrukcji.
Sztywne płyty włókniste a gęste wyłożenia ogniotrwałe
Płyty z włókien ceramicznych oraz włókien AES o niskiej biotrwałości zapewniają izolację o małej gęstości i niewielkiej masie cieplnej. W porównaniu z gęstymi konstrukcjami ogniotrwałymi mogą ograniczać ilość magazynowanego ciepła i umożliwiać szybsze nagrzewanie oraz chłodzenie urządzenia.
Nie należy jednak zakładać, że zastąpią gęste materiały ogniotrwałe w każdej strefie warstwy roboczej. Miejsca narażone na znaczne ścieranie, uderzenia, kontakt ze stopionymi materiałami, agresywną chemię procesu lub intensywne zużycie mechaniczne mogą wymagać innego materiału ogniotrwałego albo zabezpieczonego wyłożenia wielowarstwowego.
Sztywne płyty włókniste mogą również wymagać odpowiedniego podparcia lub mocowania. Ich sztywność pomaga zachować określony kształt izolacji, ale nie oznacza, że są odpowiednikiem nośnej konstrukcji murowanej z materiałów ogniotrwałych.
Montaż, cięcie i obchodzenie się z płytami izolacyjnymi
Płyty izolacyjne należy dokładnie mierzyć i docinać, aby ograniczyć niepotrzebne szczeliny oraz mostki cieplne. Metody cięcia różnią się zależnie od materiału: sztywne płyty krzemianowo-wapniowe i wermikulitowe można obrabiać odpowiednio dobranymi tradycyjnymi narzędziami, natomiast płyty z włókien ceramicznych wymagają metod cięcia właściwych dla materiałów włóknistych.
Podczas cięcia i przenoszenia należy przestrzegać informacji zawartych w karcie charakterystyki produktu oraz stosować odpowiednie ograniczanie zapylenia, wentylację i środki ochrony indywidualnej.
Należy stosować metodę mocowania lub podparcia określoną dla wybranej płyty i instalacji. Płyty kominkowe mogą wymagać kompatybilnych mocowań mechanicznych i klejów systemowych, podczas gdy przemysłowe płyty włókniste mogą potrzebować innych rozwiązań podpierających lub kotwiących.
Płyty należy przechowywać w suchym miejscu i chronić ich krawędzie oraz powierzchnie przed niepotrzebnymi uszkodzeniami. Szczególnie ostrożnie należy obchodzić się z płytami włóknistymi, aby zachować ich wymiary i ograniczyć niekontrolowane uwalnianie włókien.
Klasa reakcji na ogień a odporność na wysoką temperaturę
Maksymalna odporność temperaturowa i klasa reakcji na ogień opisują różne właściwości materiału.
Przykładowo wysokotemperaturowa płyta VITCAS HT ma odporność temperaturową do 650°C oraz klasę reakcji na ogień A1 zgodnie z EN 13501-1:2018. Klasa A1 oznacza, że materiał sklasyfikowano jako niepalny w zakresie objętym tą klasyfikacją. Nie określa ona jednak sama w sobie czasu odporności ogniowej kompletnej ściany, sufitu, drzwi ani przegrody.
Jeżeli projekt wymaga określonej klasy lub czasu odporności ogniowej, należy uwzględnić kompletny, przebadany lub odpowiednio udokumentowany układ konstrukcyjny, w tym warstwy płyt, konstrukcję nośną, połączenia, mocowania, przejścia instalacyjne i kierunek oddziaływania ognia.
Najczęściej zadawane pytania
Do czego służą wysokotemperaturowe płyty izolacyjne?
Zapewniają sztywną izolację cieplną, ochronę przed nadmiernym nagrzewaniem, możliwość wykonywania wyłożeń płytowych oraz konstrukcji odpornych na wysoką temperaturę. Stosuje się je między innymi w kominkach, piecach wolnostojących, piecach do wypalania, piecach przemysłowych, kuźniach, kotłach, kanałach, kominach i urządzeniach technologicznych. Właściwy rodzaj płyty zależy od konkretnych obciążeń cieplnych i mechanicznych.
Jakiej płyty użyć do budowy obudowy kominka?
Płyta kominkowa VITCAS CS jest specjalnie przeznaczona do wykonywania kompatybilnych komór kominkowych, zabudów imitujących ścianę kominową, pieców kaflowych oraz obudów odpowiednich wkładów kominkowych i kasetowych. Nadal należy przestrzegać wymaganych odległości od urządzenia i instrukcji montażu kompletnego systemu płyt.
Jaka płyta może zastąpić panel wewnątrz pieca?
Płyta wermikulitowa może być odpowiednia, jeżeli producent urządzenia dopuszcza wymianę na taki rodzaj materiału, a skład, grubość i wymiary odpowiadają wymaganemu elementowi. Płyty z włókna ceramicznego nie należy automatycznie stosować zamiast panelu domowego pieca tylko dlatego, że ma wyższą klasę temperaturową.
Czym różni się płyta z włókna ceramicznego 1260°C od płyty 1430°C?
Obie są sztywnymi, formowanymi próżniowo płytami izolacyjnymi z włókien ceramicznych, o gęstości 300 kg/m³ i małej masie cieplnej. Płyta 1430°C zapewnia wyższą odporność temperaturową do bardziej wymagających zastosowań. Dobór powinien opierać się na rzeczywistej temperaturze wyłożenia i środowisku procesowym.
Czym jest płyta izolacyjna z włókien AES o niskiej biotrwałości 1300°C?
Jest to sztywna płyta izolacyjna wysokotemperaturowa wykonana z włókien AES o niskiej biotrwałości. Zapewnia niską przewodność cieplną i małą zdolność do magazynowania ciepła w odpowiednich piecach przemysłowych, piecach do wypalania, instalacjach kotłowych, urządzeniach do obróbki cieplnej oraz podkładowych warstwach izolacyjnych.
Czy grubsza płyta izolacyjna zapewnia lepszą izolację cieplną?
Zwiększenie grubości tego samego materiału zwykle ogranicza przepływ ciepła. Rzeczywista skuteczność zależy również od przewodności cieplnej w danej temperaturze, gęstości, spoin, mocowań, mostków cieplnych i pozostałych warstw kompletnej konstrukcji.
Czy wysokotemperaturowe płyty izolacyjne można docinać na wymiar?
Tak. Odpowiednia metoda cięcia zależy od materiału. Płyty krzemianowo-wapniowe i wermikulitowe można obrabiać odpowiednio dobranymi narzędziami, natomiast płyty z włókien ceramicznych i AES wymagają metod właściwych dla izolacji włóknistych. Należy stosować odpowiednie ograniczanie zapylenia i środki ochrony osobistej.
Czy płyty izolacyjne można tynkować, okładać płytkami lub malować?
Wybrane płyty można wykańczać kompatybilnymi materiałami po prawidłowym przygotowaniu powierzchni. Płyta VITCAS HT oraz płyta konstrukcyjna VITCAS CS są stosowane w określonych systemach wykończeniowych. Sposób przygotowania płyt wermikulitowych i innych rodzajów płyt zależy od konkretnego produktu i warunków montażu.
Czy płyta o klasie A1 automatycznie zapewnia określony czas odporności ogniowej?
Nie. A1 jest klasą reakcji na ogień materiału. Określony czas odporności ogniowej odnosi się do kompletnej, przebadanej lub odpowiednio udokumentowanej konstrukcji zawierającej wskazane płyty, elementy nośne, warstwy, mocowania i połączenia.
Czy płytę izolacyjną odporną na wysoką temperaturę można montować bezpośrednio przy materiale palnym?
Nie można tego stwierdzić wyłącznie na podstawie odporności temperaturowej płyty. Przed zmniejszeniem odległości od materiałów palnych należy zweryfikować temperaturę po gorącej i zimnej stronie płyty, jej grubość, wentylację lub szczelinę powietrzną, wymagane odległości od urządzenia oraz konstrukcję całego systemu.
Czy płyty z włókna ceramicznego mogą być narażone na przepływ gazów o dużej prędkości?
Sztywne płyty z włókna ceramicznego zapewniają większą odporność na oddziaływanie przepływających gazów niż elastyczne maty z włókna ceramicznego, ale przydatność nadal zależy od prędkości gazów, ryzyka erozji, atmosfery procesu, sposobu podparcia płyty oraz ewentualnej konieczności zastosowania dodatkowej ochrony powierzchni.
