Cegły szamotowe
Cegły ogniotrwałe do kominków, pieców i zastosowań przemysłowych
VITCAS cegły ogniotrwałe i specjalistyczne wyroby ceramiczne do zastosowań wysokotemperaturowych w budownictwie domowym, komercyjnym i przemysłowym. Znajdują one zastosowanie w piecach na drewno, kominkach, piecach do pizzy i chleba, grillach, piecach do wypalania, piecach przemysłowych, kuźniach oraz urządzeniach technologicznych.
Oferta obejmuje gęste cegły szamotowe i wysokoglinowe zapewniające wytrzymałość oraz zdolność akumulacji ciepła, lekkie cegły izolacyjne ograniczające przepływ ciepła, zamienne cegły szamotowe i wermikulitowe, dekoracyjne cegły w różnych kolorach, klinowe cegły łukowe oraz cegły kwasoodporne do specjalistycznych zastosowań w środowiskach chemicznych.
Poszczególne rodzaje cegieł są przeznaczone do odmiennych warunków cieplnych, mechanicznych i chemicznych. Przy wyborze należy uwzględnić położenie cegły w wyłożeniu, temperaturę pracy, wymagania dotyczące akumulacji ciepła lub izolacji, obciążenia mechaniczne, ścieranie, atmosferę, narażenie chemiczne oraz geometrię konstrukcji. Kompletny system ogniotrwały powinien również obejmować kompatybilne materiały do murowania i spoinowania, odpowiednią izolację oraz rozwiązania dylatacyjne dostosowane do zastosowania.
Jak dobrać odpowiednie cegły ogniotrwałe do zastosowania?
VITCAS oferuje cegły szamotowe i inne rodzaje cegieł ogniotrwałych do zastosowań domowych, komercyjnych i przemysłowych. Poszczególne rodzaje cegieł pełnią różne funkcje w wyłożeniu: gęste cegły szamotowe zapewniają wytrzymałość i zdolność akumulacji ciepła, cegły wysokoglinowe umożliwiają pracę w bardziej wymagających warunkach piecowych, a lekkie cegły izolacyjne ograniczają przepływ ciepła i masę wyłożenia. Specjalistyczne cegły kształtowe, dekoracyjne, zamienne i kwasoodporne odpowiadają natomiast na określone wymagania montażowe.
Dobór cegieł należy zatem rozpocząć od określenia funkcji wyłożenia, a nie wyłącznie od maksymalnej odporności temperaturowej. Należy uwzględnić temperaturę pracy, akumulację ciepła lub izolacyjność, obciążenia mechaniczne, ścieranie, atmosferę, narażenie chemiczne, cykle cieplne, geometrię konstrukcji, materiał do spoinowania oraz projekt całego systemu ogniotrwałego.
Rodzaje cegieł ogniotrwałych – porównanie
| Rodzaj cegieł ogniotrwałych | Odporność temperaturowa | Właściwości cieplne i mechaniczne | Typowe zastosowania | Najważniejsze kryterium doboru |
|---|---|---|---|---|
| Gęste cegły szamotowe | Do 1300°C | Zwarta struktura, trwałość mechaniczna i zdolność akumulacji ciepła | Piece do pizzy i chleba, kominki, grille, piece na drewno i wymurówki ogniotrwałe | Grubość, masa akumulacyjna, obciążenia mechaniczne i geometria wyłożenia |
| Wysokoglinowe cegły ogniotrwałe | Gatunki do 1430°C i 1600°C | Gęste materiały warstwy roboczej do bardziej wymagających zastosowań | Piece do wypalania, piece przemysłowe, kuźnie, spalarnie, krematoria i trzony pieców przemysłowych | Zawartość tlenku glinu, temperatura, atmosfera, ścieranie i skład chemiczny środowiska procesowego |
| Izolacyjne cegły ogniotrwałe | Od 1260°C do 1760°C w przypadku specjalistycznych gatunków | Lekkie i porowate, o małej akumulacji ciepła i niskiej przewodności cieplnej | Piece do wypalania, piece przemysłowe, kuźnie, przewody spalinowe, izolacyjne warstwy robocze i izolacja podkładowa | Klasa temperaturowa, położenie w wyłożeniu, obciążenia mechaniczne i wymagania izolacyjne |
| Zamienne cegły szamotowe i wermikulitowe | Zależnie od materiału i gatunku | Gęste materiały akumulujące ciepło lub lekkie materiały izolacyjne | Piece na drewno i wielopaliwowe, kominki i urządzenia grzewcze | Zgodność z oryginalnym materiałem, wymiarami, grubością i sposobem mocowania |
| Dekoracyjne kolorowe cegły szamotowe | Do 1200°C | Gęsty szamot łączący funkcję ogniotrwałą z wykończeniem dekoracyjnym | Kominki, piece, grille i widoczne elementy konstrukcji ogniotrwałych | Temperatura, kolor, format, narażenie na warunki atmosferyczne i system spoinowania |
| Klinowe cegły łukowe | Do 1300°C | Gęste cegły klinowe umożliwiające murowanie łuków z regularnymi spoinami promieniowymi | Wejścia do pieców, sklepienia tunelowe, łuki i zakrzywione konstrukcje ogniotrwałe | Rozpiętość, wysokość łuku, orientacja cegieł, podparcie i geometria spoin |
| Cegły kwasoodporne | Do 400°C | Niska porowatość oraz odporność na ścieranie i określone środowiska chemiczne | Posadzki technologiczne, niecki, zbiorniki, kominy i konstrukcje przemysłowe | Kompatybilność chemiczna, stężenie, temperatura i system spoinowania |
Rodzaje i technologie cegieł ogniotrwałych

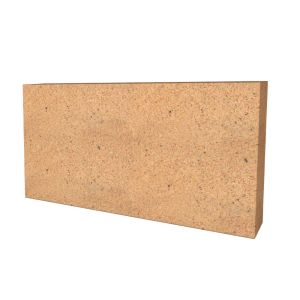

Gęste cegły szamotowe do akumulacji ciepła
Standardowe gęste cegły szamotowe VITCAS zawierają co najmniej 40% Al2O3 i mają odporność temperaturową do 1300°C. Ich zwarta struktura łączy trwałość mechaniczną z dużą zdolnością akumulacji ciepła, przydatną w piecach, kominkach, grillach i innych kompatybilnych konstrukcjach ogniotrwałych.
Cegła szamotowa 230 × 114 × 64 mm zapewnia większą masę materiału ogniotrwałego na jednostkę powierzchni, natomiast płytka szamotowa 230 × 114 × 32 mm ma te same wymiary powierzchniowe, ale mniejszą grubość.
Gęsty szamot pochłania ciepło podczas nagrzewania i stopniowo oddaje je wraz ze spadkiem temperatury. Dzięki temu jest szczególnie przydatny w piecach chlebowych i do pizzy, w których istotne jest wykorzystanie zakumulowanego ciepła. Akumulacji cieplnej nie należy jednak utożsamiać z izolacyjnością. Jeżeli ważne jest ograniczenie strat ciepła, gęste cegły można połączyć z odpowiednią warstwą izolacyjną.

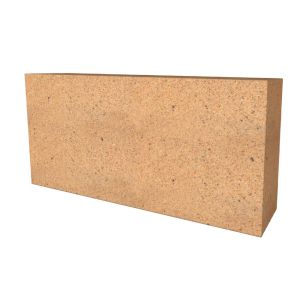

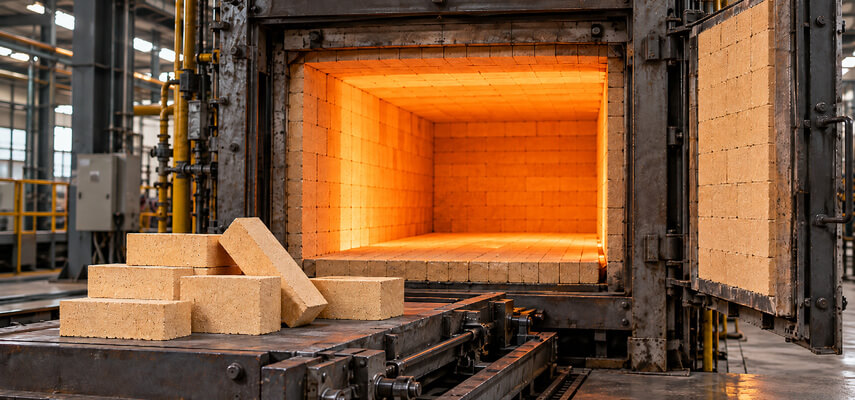

Wysokoglinowe cegły ogniotrwałe do zastosowań przemysłowych
Oferta VITCAS obejmuje gęste wysokoglinowe cegły ogniotrwałe przeznaczone do pieców do wypalania, pieców przemysłowych, kuźni i instalacji technologicznych wymagających większej ogniotrwałości lub odmiennego składu chemicznego materiału niż standardowy szamot.
Przykłady obejmują cegły o zawartości 42% tlenku glinu, odporne na temperatury do 1430°C, oraz cegły o zawartości 60% tlenku glinu, odporne na temperatury do 1600°C. Przy wyborze należy uwzględnić atmosferę, ścieranie, obciążenia mechaniczne, cykle cieplne i skład chemiczny procesu, a nie tylko maksymalną temperaturę.
Bezpośredni kontakt z ciekłym metalem, żużlem, topnikami lub szkłem wymaga osobnej oceny kompatybilności chemicznej. Cegła o odpowiedniej klasie temperaturowej nie musi być kompatybilna z każdym ciekłym lub agresywnym chemicznie materiałem procesowym.

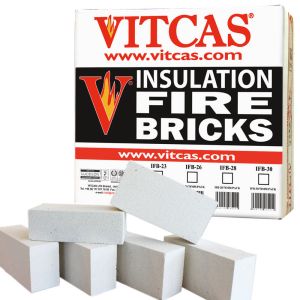

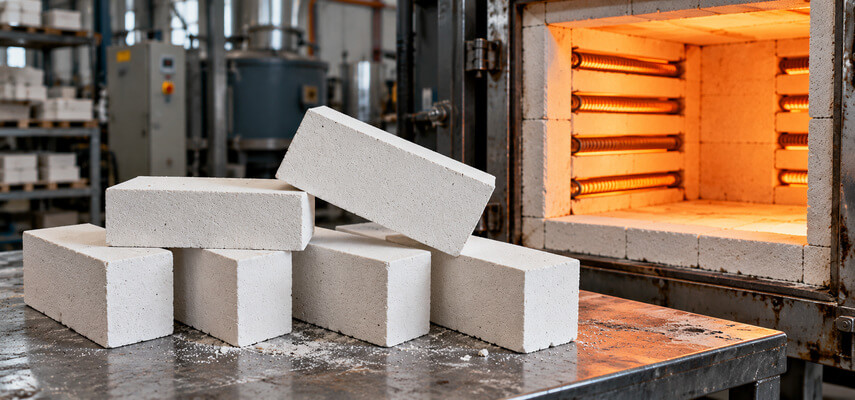

Izolacyjne cegły ogniotrwałe ograniczające straty ciepła
Izolacyjne cegły ogniotrwałe VITCAS, określane również skrótem IFB, mają kontrolowaną strukturę porowatą, która ogranicza gęstość, zdolność akumulacji ciepła i przewodność cieplną. Stosuje się je tam, gdzie zmniejszenie przepływu ciepła i masy wyłożenia stanowi ważny element projektowania pieców do wypalania, pieców przemysłowych, kuźni i urządzeń technologicznych.
Technologia IFB VITCAS obejmuje klasy 23, 26, 28 i 30, o odporności temperaturowej od 1260°C do 1650°C, a także specjalistyczne cegły klasy 32, odporne na temperatury do 1760°C.
Cegły izolacyjne mogą tworzyć warstwę roboczą w odpowiednich zastosowaniach o niewielkich obciążeniach mechanicznych i chemicznych lub pełnić funkcję izolacji podkładowej za wytrzymalszą, gęstą warstwą ogniotrwałą. Ich niewielka gęstość oznacza mniejszą masę i lepszą izolacyjność niż w przypadku cegieł gęstych, ale również niższą odporność na silne uderzenia, ścieranie i skoncentrowane obciążenia mechaniczne.

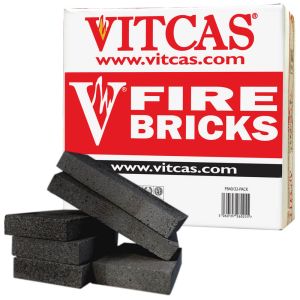

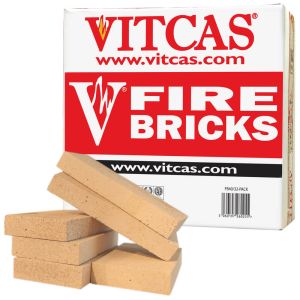

Zamienne cegły szamotowe i wermikulitowe do pieców i kominków
VITCAS oferuje zamienne cegły szamotowe oraz lekkie cegły wermikulitowe do kompatybilnych pieców wolnostojących, kominków i urządzeń grzewczych.
Gęsty szamot zapewnia większą trwałość mechaniczną i zdolność akumulacji ciepła, natomiast cegły wermikulitowe oferują lekką izolację cieplną i łatwiejszą obróbkę. Materiałów tych nie należy traktować jako bezpośrednich zamienników.
Cegły zamienne powinny w miarę możliwości odpowiadać oryginalnemu materiałowi wyłożenia, jego grubości, wymiarom i sposobowi mocowania. Zmiana rodzaju materiału może wpłynąć na przepływ ciepła przez urządzenie, nawet jeżeli nowy element pasuje do tego samego otworu montażowego.

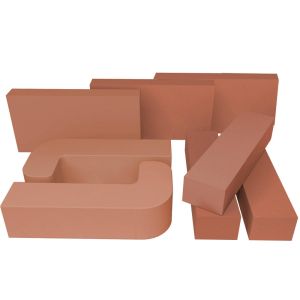

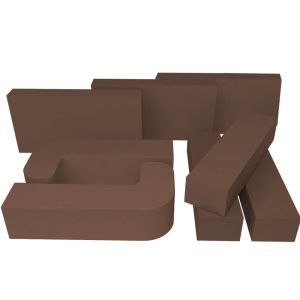

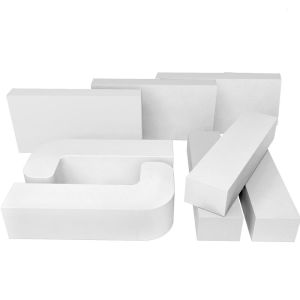

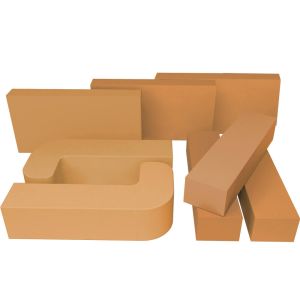

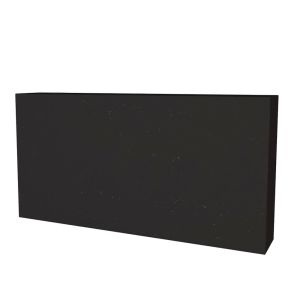

Dekoracyjne kolorowe cegły szamotowe
Dekoracyjne kolorowe cegły szamotowe VITCAS łączą właściwości ogniotrwałe szamotu z estetycznym wykończeniem widocznych elementów kominków, pieców opalanych drewnem, grilli i innych kompatybilnych konstrukcji narażonych na wysoką temperaturę.
Oferta kolorystyczna obejmuje stonowaną czerwień, antyczną złamaną biel, piaskową żółć, ziemisty brąz i grafitową czerń. Cegły mają odporność temperaturową do 1200°C. Różne formaty umożliwiają wykonywanie widocznych warstw muru, wąskich detali i odpowiednio ukształtowanych narożników.
Naturalne różnice odcieni, wymiarów i wyglądu powierzchni są charakterystyczne dla wypalanego szamotu. Projektując widoczną wymurówkę, należy uwzględnić te cechy, zamiast traktować cegły jak precyzyjnie kalibrowane płytki ceramiczne.

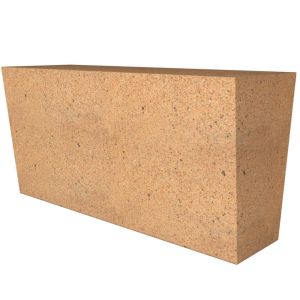

Klinowe cegły łukowe do sklepień i konstrukcji zakrzywionych
Klinowe cegły łukowe VITCAS ułatwiają wykonywanie zakrzywionych konstrukcji ogniotrwałych, zapewniając bardziej regularne spoiny promieniowe niż prostokątne cegły układane wachlarzowo.
Cegła ma wymiary powierzchniowe 230 × 114 mm, a jej grubość zmienia się od około 54 do 76 mm. Projekt łuku powinien uwzględniać rozpiętość, wysokość łuku, orientację cegieł, grubość spoin zaprawy, deskowanie tymczasowe oraz wytrzymałość podpór i oparć łuku.

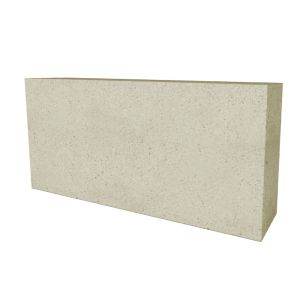

Cegły kwasoodporne do środowisk agresywnych chemicznie
Cegły kwasoodporne VITCAS są niskoporowatymi wyrobami z gliny ogniotrwałej, przeznaczonymi przede wszystkim do zastosowań wymagających trwałości chemicznej, wytrzymałości mechanicznej i odporności na ścieranie w temperaturach do 400°C.
Nadają się do kompatybilnych posadzek technologicznych, niecek, zbiorników, aparatów, kominów i innych konstrukcji przemysłowych narażonych na działanie kwasów mineralnych innych niż kwas fluorowodorowy. Rodzaj substancji chemicznej, jej stężenie, temperaturę pracy i sposób narażenia należy oceniać łącznie z konstrukcją całego wyłożenia.
Jeżeli odporność chemiczna jest wymagana również w spoinach, należy zastosować kompatybilny system, taki jak zaprawa kwasoodporna Acidcas M.
Dobór cegieł ogniotrwałych według zastosowania
| Zastosowanie | Typowy rodzaj cegieł | Dlaczego może być odpowiedni? | Ważne czynniki projektowe |
|---|---|---|---|
| Naprawa pieca na drewno lub kominka | Zamienne cegły z gęstego szamotu lub wermikulitu | Umożliwiają wymianę uszkodzonego wyłożenia na kompatybilny materiał ogniotrwały lub izolacyjny | Oryginalny materiał, wymiary, grubość, sposób mocowania i specyfikacja urządzenia |
| Posadzka pieca do pizzy lub chleba | Gęsta cegła szamotowa | Zapewnia akumulację ciepła i trwałość mechaniczną podczas pieczenia z wykorzystaniem zgromadzonej energii | Równość posadzki, grubość cegieł, izolacja, spoinowanie i ochrona przed warunkami atmosferycznymi |
| Wejście do pieca lub łuk ogniotrwały | Klinowa cegła łukowa | Klinowa geometria umożliwia wykonywanie regularnych spoin promieniowych | Rozpiętość, wysokość łuku, siły rozpierające, oparcia, deskowanie i geometria spoin |
| Piec do wypalania ceramiki | Cegła izolacyjna lub wielowarstwowe wyłożenie z cegieł gęstych i izolacyjnych | Umożliwia dobór masy cieplnej, wytrzymałości mechanicznej i ograniczenia strat ciepła do funkcji poszczególnych stref | Temperatura wypalania, atmosfera, cykl cieplny, temperatura elementów grzejnych i zużycie mechaniczne |
| Trzon kuźni lub warstwa robocza pieca przemysłowego | Gęsta cegła ogniotrwała lub wysokoglinowa | Zapewnia masę ogniotrwałą i trwałość mechaniczną | Temperatura, obciążenia od obrabianych elementów, bezpośrednie oddziaływanie palnika, topniki, żużel i chemia procesu |
| Izolacja podkładowa pieca przemysłowego | Izolacyjna cegła ogniotrwała | Ogranicza przepływ ciepła w kierunku płaszcza pieca | Temperatura na granicy warstw, całkowita grubość wyłożenia i kompatybilność z warstwą roboczą |
| Widoczne elementy kominka lub pieca ogrodowego | Dekoracyjna kolorowa cegła szamotowa | Łączy odporność ogniotrwałą z estetycznym wykończeniem | Temperatura, kolor, warunki atmosferyczne, spoinowanie i podparcie konstrukcyjne |
| Posadzka w środowisku kwaśnym lub wyłożenie zbiornika technologicznego | Cegła kwasoodporna z zaprawą Acidcas M | Zapewnia niską porowatość i odporność na kompatybilne kwasy mineralne | Rodzaj substancji chemicznej, stężenie, temperatura, podłoże i ciągłość spoin |
Gęste cegły szamotowe a cegły izolacyjne
Gęste i izolacyjne cegły ogniotrwałe odpowiadają na różne wymagania projektowania cieplnego. Gęsta cegła ogniotrwała zapewnia większą wytrzymałość mechaniczną i zdolność magazynowania ciepła, natomiast cegła izolacyjna ogranicza przepływ ciepła i masę wyłożenia.
| Właściwość | Gęsta cegła szamotowa | Izolacyjna cegła ogniotrwała |
|---|---|---|
| Struktura | Zwarta i stosunkowo ciężka | Porowata i lekka |
| Masa akumulacyjna | Większa | Mniejsza |
| Przepływ ciepła | Większy niż w przypadku cegieł IFB | Mniejszy dzięki porowatej strukturze izolacyjnej |
| Odporność mechaniczna | Lepiej nadaje się do obciążeń, uderzeń i ścierania | Mniejsza odporność na silne uderzenia i skoncentrowane zużycie |
| Typowa funkcja | Warstwa robocza, trzon, posadzka, masa akumulacyjna pieca lub strefa narażona na zużycie | Warstwa robocza w odpowiednich, mniej obciążonych zastosowaniach lub izolacja podkładowa |
Wiele przemysłowych systemów ogniotrwałych łączy obie technologie: gęsta warstwa robocza zapewnia odporność mechaniczną i procesową, natomiast znajdująca się za nią warstwa izolacyjna ogranicza przepływ ciepła w kierunku płaszcza urządzenia.
Zaprawy ogniotrwałe i spoinowanie cegieł szamotowych
Cegły i materiał do spoinowania tworzą wspólny system ogniotrwały. Zaprawę należy dobierać według składu chemicznego cegieł, temperatury pracy, grubości spoin i warunków montażu.
| Rodzaj cegieł lub instalacji | Typowy materiał VITCAS do spoinowania | Ważne wymagania techniczne |
|---|---|---|
| Standardowy gęsty szamot – zabezpieczone konstrukcje wewnętrzne | Zaprawa żaroodporna HPM, zazwyczaj do spoin o grubości 3–5 mm | Stosuj kontrolowane cienkie spoiny i przestrzegaj instrukcji przygotowania, wiązania oraz suszenia produktu |
| Standardowe cegły szamotowe – piece ogrodowe, grille i wymurówki kominkowe | Zaprawa VITCAS OC do pieców chlebowych, zazwyczaj do spoin o grubości 3–10 mm | Kompletna konstrukcja zewnętrzna nadal wymaga odpowiedniej ochrony przed warunkami atmosferycznymi i odwodnienia |
| Kompatybilne połączenia zewnętrzne o grubości powyżej 10 mm | Żaroodporna masa szamotowa akumulacyjna HPS | Grube warstwy materiału ogniotrwałego nie powinny służyć wyłącznie do kompensowania nieprawidłowej lub niestabilnej geometrii cegieł |
| Cegła ogniotrwała zawierająca 42% tlenku glinu | Zaprawa ogniotrwała VITSET 45 | Dopasuj grubość spoin i procedurę montażu do określonego systemu wymurówki ogniotrwałej |
| Cegła ogniotrwała zawierająca 60% tlenku glinu | Zaprawa ogniotrwała VITSET 45; zaprawa VITSET wyższej klasy, jeżeli sama zaprawa wymaga wyższej odporności temperaturowej | Zaprawa o wyższej odporności temperaturowej nie zwiększa maksymalnej temperatury pracy cegły |
| Izolacyjna cegła ogniotrwała klasy 23 | Biała zaprawa ogniotrwała Silcas M | Zachowaj cienkie, kontrolowane spoiny odpowiednie do lekkich wymurówek izolacyjnych |
| Izolacyjne cegły ogniotrwałe klas 26, 28 i 30 | Zaprawa ogniotrwała VITSET 45 lub inna prawidłowo dobrana zaprawa ogniotrwała | Dobierz zaprawę według specyfikacji całego systemu wyłożenia z cegieł IFB |
| Specjalistyczna izolacyjna cegła ogniotrwała klasy 32 | Kompatybilna zaprawa ogniotrwała dobrana do specyfikacji kompletnego wyłożenia | Praca cegieł IFB w bardzo wysokich temperaturach wymaga oceny systemu właściwej dla konkretnego gatunku |
| Cegła kwasoodporna | Zaprawa kwasoodporna Acidcas M | Spoiny powinny zachowywać ciągłość systemu wyłożenia odpornego chemicznie |
Szersze porównanie materiałów do wykonywania połączeń wysokotemperaturowych znajduje się w kategorii zaprawy ogniotrwałe VITCAS. Zaprawy nie należy używać do kompensowania niedokładnego docinania, niestabilnego podparcia, nieodpowiedniego składu chemicznego cegieł lub niewystarczających dylatacji.
Pomiar, cięcie i montaż cegieł ogniotrwałych
Przy wymianie cegieł należy zanotować ich długość, szerokość i grubość oraz wszelkie zwężenia, otwory, podcięcia, rowki, występy, zaczepy mocujące i kanały powietrzne. Należy również ustalić rodzaj materiału, ponieważ cegły podobne wizualnie mogą mieć zupełnie inną gęstość i właściwości cieplne.
W przypadku nowych wymurówek ogniotrwałych zapotrzebowanie należy obliczać według wybranej powierzchni układania cegieł, z uwzględnieniem spoin, docinania, otworów, łuków, uszkodzeń montażowych i zapasu na przyszłe naprawy. Konstrukcje zakrzywione wymagają obliczeń na podstawie rzeczywistej geometrii cegieł, a nie wyłącznie powierzchni.

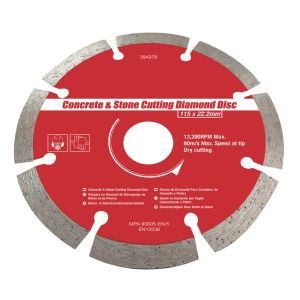

Gęste cegły szamotowe i wysokoglinowe zazwyczaj wymagają odpowiednich narzędzi diamentowych lub urządzeń do cięcia materiałów ogniotrwałych. Cegły IFB i wermikulitowe są łatwiejsze w obróbce, ale ich bardziej miękka struktura sprawia, że są podatniejsze na uszkodzenia krawędzi i kruszenie.
Cięcie materiałów ogniotrwałych może powodować powstawanie respirabilnego pyłu mineralnego. Należy stosować odpowiedni odciąg pyłu lub kontrolowane cięcie na mokro, jeżeli jest właściwe dla danego materiału, oraz odpowiednią ochronę dróg oddechowych, oczu, słuchu i dłoni.
Dylatacje, suszenie i pierwsze wygrzewanie
Wymurówki ogniotrwałe rozszerzają się i kurczą podczas nagrzewania oraz chłodzenia. Odpowiednie przestrzenie umożliwiające przemieszczenia należy zatem uwzględnić przy ścianach, narożnikach, łukach, otworach, przepustach oraz połączeniach ze stalą i innymi materiałami.
Nowe wymurówki ogniotrwałe mogą zawierać wilgoć pochodzącą z zaprawy, przechowywania materiałów i warunków na placu budowy. Przed kontrolowanym pierwszym nagrzewaniem należy zapewnić odpowiedni czas wiązania i suszenia całej konstrukcji. Gwałtowne ogrzewanie wilgotnego wyłożenia może powodować wzrost ciśnienia pary wodnej, uszkodzenia spoin, pękanie lub odpryskiwanie materiału.
Maksymalna temperatura pracy cegły ogniotrwałej określa odporność materiału, ale nie wyznacza dopuszczalnego tempa nagrzewania nowo wykonanego wyłożenia.
Przechowywanie, użytkowanie i konserwacja
- Przechowuj cegły ogniotrwałe w suchym, osłoniętym miejscu, z dala od stojącej wody i zanieczyszczonego podłoża.
- Ostrożnie obchodź się z cegłami izolacyjnymi i wermikulitowymi, ponieważ ich porowata struktura jest bardziej miękka niż gęsty szamot.
- Przed montażem na zaprawie ułóż na sucho cegły dekoracyjne lub kształtowe, jeżeli ważne są wygląd albo geometria konstrukcji.
- Podczas eksploatacji kontroluj wyłożenia pod kątem otwartych spoin, przesuniętych cegieł, erozji, odpryskiwania i nietypowych osadów.
- Sprawdzaj przyczyny nowych miejscowych przegrzań płaszcza urządzenia, ponieważ mogą wskazywać na pogorszenie stanu warstwy roboczej lub izolacji.
- W przemysłowych pracach konserwacyjnych zachowuj specyfikacje materiałów tam, gdzie ważna jest identyfikowalność produktów i możliwość powtarzalnej wymiany.
Ważne wymagania techniczne i aplikacyjne
- Klasa temperaturowa jest jednym z kryteriów doboru i musi być rozpatrywana łącznie z wymaganiami mechanicznymi, cieplnymi i chemicznymi.
- Gęste cegły ogniotrwałe zapewniają wytrzymałość i akumulację ciepła, ale nie mają takiej samej izolacyjności jak cegły IFB lub wermikulitowe.
- Cegły izolacyjne ograniczają przepływ ciepła i masę wyłożenia, lecz mają mniejszą odporność na silne uderzenia i ścieranie niż gęste cegły ogniotrwałe.
- Wyższa zawartość tlenku glinu zwiększa możliwości zastosowania materiału ogniotrwałego, ale sama w sobie nie potwierdza kompatybilności z każdą atmosferą pieca lub materiałem procesowym.
- Kompatybilność z ciekłym metalem, żużlem, topnikami i szkłem zależy od konkretnej formulacji i musi być oceniana niezależnie od maksymalnej temperatury pracy.
- Cegły kwasoodporne pełnią specjalistyczną funkcję ochrony chemicznej i nie powinny być porównywane z cegłami piecowymi wyłącznie według odporności temperaturowej.
- Dekoracyjny szamot może wykazywać naturalne różnice koloru, powierzchni i wymiarów, a jego wygląd może zmieniać się podczas eksploatacji.
- O właściwościach wyłożenia decyduje cały system ogniotrwały, obejmujący cegły, zaprawę, izolację, dylatacje, podparcie konstrukcyjne i jakość montażu.
Dlaczego warto wybrać cegły ogniotrwałe VITCAS?
- Doświadczenie w produkcji materiałów ogniotrwałych do zastosowań domowych, komercyjnych i przemysłowych.
- Różne technologie materiałów ogniotrwałych, obejmujące gęsty szamot, cegły wysokoglinowe, izolacyjne, wermikulitowe, dekoracyjne, kształtowe i kwasoodporne.
- Różne zawartości tlenku glinu i klasy temperaturowe, umożliwiające dopasowanie składu chemicznego i odporności cieplnej do wymagań zastosowania.
- Rozwiązania gęste i izolacyjne, umożliwiające niezależne projektowanie akumulacji ciepła, wytrzymałości mechanicznej i ograniczenia strat energii w poszczególnych warstwach.
- Produkty kształtowe i dekoracyjne do łuków, otworów i widocznych elementów wymurówki.
- Specjalistyczne systemy cegieł kwasoodpornych do kompatybilnych środowisk kwaśnych i warunków ścierania.
- Dopasowane zaprawy ogniotrwałe i materiały do spoinowania przeznaczone do kompatybilnych systemów murowania.
Dobór składu chemicznego, gęstości, zawartości tlenku glinu, geometrii cegieł i systemu spoinowania do rzeczywistych obciążeń cieplnych, mechanicznych i chemicznych pozwala wykorzystywać technologie cegieł ogniotrwałych VITCAS w wyłożeniach przeznaczonych do akumulacji ciepła, izolacji cieplnej, zapewnienia trwałości mechanicznej oraz odporności na specjalistyczne warunki procesowe.
Najczęściej zadawane pytania
Czym jest cegła ogniotrwała?
Cegła ogniotrwała to ceramiczny element ogniotrwały lub izolacyjny przeznaczony do zastosowań wysokotemperaturowych, takich jak kominki, piece, piece do wypalania i przemysłowe urządzenia technologiczne. Poszczególne rodzaje cegieł zapewniają różne połączenia odporności temperaturowej, wytrzymałości mechanicznej, zdolności akumulacji ciepła, izolacyjności i odporności chemicznej.
Jakie cegły ogniotrwałe wybrać?
Dobór należy rozpocząć od określenia funkcji wyłożenia i temperatury pracy. Następnie trzeba uwzględnić wymiary, obciążenia mechaniczne, wymagania dotyczące akumulacji ciepła lub izolacji, ścieranie, atmosferę, narażenie chemiczne i kompatybilny system spoinowania.
Czym różnią się gęste cegły szamotowe od cegieł izolacyjnych?
Gęste cegły szamotowe są cięższe, mają większą wytrzymałość mechaniczną i magazynują więcej ciepła. Izolacyjne cegły ogniotrwałe mają lekką, porowatą strukturę, która ogranicza przewodność cieplną i masę wyłożenia, dzięki czemu nadają się do zastosowań wymagających przede wszystkim zmniejszenia przepływu ciepła.
Czy cegły ogniotrwałe są tym samym co zwykłe cegły budowlane?
Nie. Cegły ogniotrwałe są produkowane z materiałów przeznaczonych do pracy w podwyższonych temperaturach. Zwykłe cegły budowlane mają inny skład i właściwości cieplne, dlatego nie należy automatycznie uznawać ich za odpowiednie do wykonywania warstwy roboczej wyłożenia ogniotrwałego.
Czy cegły ogniotrwałe można stosować w piecu na drewno?
Tak, jeżeli rodzaj materiału, grubość, wymiary i właściwości cieplne odpowiadają konstrukcji urządzenia. Gęste cegły szamotowe i wyłożenia wermikulitowe pełnią różne funkcje i nie powinny być stosowane zamiennie wyłącznie dlatego, że mają podobne wymiary zewnętrzne.
Jakie cegły ogniotrwałe nadają się do pieców do pizzy i chleba?
Gęste cegły szamotowe są powszechnie stosowane tam, gdzie wymagana jest akumulacja ciepła w posadzkach, ścianach i kopułach pieców. Klinowe cegły ogniotrwałe ułatwiają wykonywanie łuków, natomiast odpowiednia izolacja powinna ograniczać straty ciepła.
Które cegły ogniotrwałe zapewniają izolację cieplną?
Izolacyjne cegły ogniotrwałe oraz produkty wermikulitowe są przeznaczone do ograniczania przepływu ciepła. Odpowiedni materiał, klasę temperaturową i grubość należy dobrać do projektu całego wyłożenia i przewidywanych obciążeń mechanicznych.
Czy izolacyjne cegły ogniotrwałe można stosować jako warstwę roboczą pieca?
Tak, w odpowiednich zastosowaniach o niewielkim narażeniu na zabrudzenia procesowe i zużycie mechaniczne, gdy temperatura, atmosfera, ścieranie i obciążenia pozostają właściwe dla wybranej klasy cegieł IFB. Bardziej wymagające mechanicznie lub chemicznie warstwy robocze mogą wymagać gęstego albo specjalistycznego materiału ogniotrwałego.
Czy cegły ogniotrwałe można przycinać?
Tak. Gęste cegły szamotowe i wysokoglinowe zazwyczaj wymagają odpowiednich narzędzi diamentowych lub sprzętu do cięcia materiałów ogniotrwałych. Cegły izolacyjne IFB i wermikulitowe są łatwiejsze w obróbce, ale wymagają ostrożnego obchodzenia się ze względu na bardziej miękką, porowatą strukturę.
Jakiej zaprawy używać do cegieł ogniotrwałych?
Właściwa zaprawa zależy od składu chemicznego cegieł, temperatury pracy, warunków montażu i geometrii spoin. VITCAS oferuje między innymi zaprawę żaroodporną HPM do kompatybilnych konstrukcji wewnętrznych z cegieł szamotowych, zaprawę OC do pieców chlebowych do odpowiednich połączeń zewnętrznych, zaprawy ogniotrwałe Vitset i Silcas do wymurówek pracujących w wyższych temperaturach oraz Acidcas M do kompatybilnych systemów cegieł kwasoodpornych.
Czy wymurówki z cegieł ogniotrwałych wymagają dylatacji?
Tak. Wymurówki ogniotrwałe rozszerzają się i kurczą podczas nagrzewania i chłodzenia. Rozwiązania umożliwiające przemieszczenia powinny uwzględniać rodzaj cegieł, wymiary wyłożenia, geometrię, temperaturę pracy i ograniczenia wynikające z otaczającej konstrukcji.
Czy cegły ogniotrwałe mogą mieć kontakt z ciekłym metalem, żużlem lub szkłem?
Wyłącznie wtedy, gdy skład wybranego materiału ogniotrwałego jest kompatybilny z konkretnym materiałem procesowym i warunkami kontaktu. Sama maksymalna odporność temperaturowa nie potwierdza odporności na zwilżanie, penetrację ani reakcje chemiczne z ciekłym metalem, żużlem, topnikami lub szkłem.
Jak przeprowadzić pierwsze wygrzewanie nowej wymurówki z cegieł ogniotrwałych?
Przed kontrolowanym nagrzewaniem należy umożliwić prawidłowe związanie i wyschnięcie zaprawy oraz całej konstrukcji ogniotrwałej. Temperaturę trzeba zwiększać stopniowo, aby wilgoć pozostała w materiale mogła zostać usunięta przed osiągnięciem normalnych warunków eksploatacji.
