Bandaże termiczne na wydech i kolektor

Bandaże termiczne na wydech i kolektor do samochodów, przemysłu i instalacji morskich

Bandaże termiczne VITCAS są przeznaczone do izolacji cieplnej kompatybilnych rur wydechowych, kolektorów oraz innych rurociągów pracujących w wysokich temperaturach. Taśmy wykonane z włókna szklanego typu E poddanego obróbce termicznej oraz z włókna bazaltowego różnią się odpornością temperaturową. Pozwala to dobrać odpowiednią owijkę termoizolacyjną do rzeczywistej temperatury powierzchni rury i warunków eksploatacji układu wydechowego.

Najważniejsze właściwości bandaży termicznych do wydechu

• Kontrola przepływu ciepła: bandaże termoizolacyjne pomagają ograniczać straty ciepła przez zewnętrzne powierzchnie układu wydechowego oraz zmniejszać oddziaływanie promieniowania cieplnego wokół kompatybilnych rur, kolektorów i sąsiadujących elementów.
• Odporność na wysoką temperaturę: taśma do wydechu z włókna szklanego typu E poddanego obróbce termicznej jest odporna na temperatury do 550°C, natomiast taśma bazaltowa wytrzymuje temperatury do 700°C.
• Elastyczna konstrukcja tekstylna: tkane bandaże można owijać wokół zakrzywionych rur wydechowych, kolektorów i innych odpowiednich przewodów, w miejscach, gdzie zastosowanie sztywnej izolacji byłoby niepraktyczne.
• Możliwość stosowania w wymagających instalacjach: sposób montażu i mocowania bandaża należy dopasować do drgań, przemieszczeń, ścierania oraz innych obciążeń mechanicznych występujących podczas eksploatacji.
• Ograniczanie promieniowania cieplnego: prawidłowo dobrana i zamontowana owijka może zmniejszać oddziaływanie promieniowania cieplnego na odpowiednie elementy i urządzenia znajdujące się w pobliżu układu wydechowego.

Zastosowania bandaży termicznych na wydech i kolektor

• Samochodowe układy wydechowe: izolowanie kompatybilnych rur wydechowych, kolektorów rurowych i kolektorów wydechowych w celu ograniczania oddziaływania ciepła zewnętrznego oraz promieniowania cieplnego w komorze silnika.
• Silniki turbodoładowane i motorsport: izolacja odpowiednich kolektorów, rur wydechowych i elementów układów wydechowych, w których wymagane jest ograniczenie promieniowania cieplnego pod maską pojazdu.
• Maszyny i urządzenia przemysłowe: izolowanie wybranych układów odprowadzania spalin oraz gorących rurociągów w maszynach i instalacjach technologicznych, jeżeli odporność temperaturowa taśmy odpowiada warunkom pracy.
• Suche układy wydechowe w przemyśle morskim: izolowanie kompatybilnych metalowych układów wydechowych i rurociągów wysokotemperaturowych, jeżeli producent urządzenia dopuszcza zastosowanie izolacji tekstylnej.
• Rurociągi procesowe i wysokotemperaturowe: wykonywanie izolacji wybranych gorących rur, jeżeli rodzaj włókna, odporność temperaturowa, obciążenia mechaniczne i warunki procesu technologicznego są zgodne z właściwościami bandaża.

Bandaż termiczny z włókna szklanego czy taśma bazaltowa?

Wysokotemperaturowa taśma VITCAS do wydechu z włókna szklanego typu E jest przeznaczona do elastycznej izolacji kompatybilnych układów wydechowych, w których temperatura zewnętrznej powierzchni rury nie przekracza 550°C. Sprawdza się w wielu zastosowaniach motoryzacyjnych i przemysłowych oraz przy izolowaniu przewodów wydechowych, dla których taki zakres temperatur jest wystarczający.

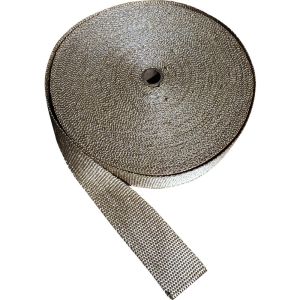

Tytanowa taśma bazaltowa VITCAS do układu wydechowego charakteryzuje się wyższą odpornością temperaturową, wynoszącą do 700°C. Dzięki temu nadaje się do kompatybilnych układów wydechowych i rurociągów, w których temperatura powierzchni przekracza dopuszczalny zakres pracy standardowej taśmy z włókna szklanego typu E.

Jak dobrać odpowiedni bandaż termiczny do układu wydechowego?

Bandaż termiczny należy dobierać na podstawie rzeczywistej temperatury powierzchni rury w miejscu montażu, a nie wyłącznie według temperatury spalin przepływających wewnątrz układu wydechowego. Temperatura gazów wewnątrz rury może znacząco różnić się od temperatury, na którą narażona jest taśma zamontowana na jej zewnętrznej powierzchni.

Pozostałe czynniki, które należy uwzględnić przy doborze, to:

• temperatura pracy ciągłej i maksymalna temperatura powierzchni rury;
• średnica rury i geometria układu wydechowego;
• wymagana powierzchnia pokrycia oraz szerokość zakładek podczas owijania;
• drgania i przemieszczenia mechaniczne;
• ścieranie i narażenie na czynniki zewnętrzne;
• kontakt z wilgocią, olejami i innymi zanieczyszczeniami eksploatacyjnymi;
• odległość od sąsiadujących elementów;
• wymagania producenta urządzenia dotyczące izolowania układu wydechowego.

Owinięcie elementu układu wydechowego bandażem termoizolacyjnym zmienia sposób zatrzymywania i oddawania ciepła przez powierzchnię rury. Może to wpływać na temperaturę ścianek rury, rozszerzalność cieplną oraz warunki pracy połączeń, czujników i sąsiadujących elementów. Dlatego przy wyborze i montażu izolacji należy uwzględnić konstrukcję całego układu wydechowego.

Więcej informacji można znaleźć w artykule VITCAS: Ochrona i izolacja termiczna układu wydechowego.

Najczęściej zadawane pytania

Czy bandaż termiczny należy dobierać według temperatury spalin czy temperatury powierzchni rury wydechowej?

Bandaż termoizolacyjny należy dobierać według temperatury, na którą taśma jest narażona na zewnętrznej powierzchni rury. Temperatura spalin przepływających wewnątrz przewodu może być znacznie wyższa niż temperatura w miejscu montażu owijki. Dlatego temperatura powierzchni rury stanowi bardziej odpowiednie kryterium wyboru produktu.

Czy bandaż termiczny może zwiększać temperaturę samej rury wydechowej?

Tak. Owijka ogranicza oddawanie ciepła przez zewnętrzną powierzchnię rury i zmienia sposób jego zatrzymywania w elemencie układu wydechowego. Może to prowadzić do wzrostu temperatury ścianek rury oraz wpływać na rozszerzalność cieplną, połączenia, czujniki i sąsiadujące elementy. Z tego względu należy uwzględnić konstrukcję całego układu wydechowego.

Jak wybrać między bandażem z włókna szklanego a taśmą bazaltową?

Bandaż z włókna szklanego typu E należy wybrać wtedy, gdy temperatura zewnętrznej powierzchni rury mieści się w jego dopuszczalnym zakresie do 550°C. Taśma bazaltowa zapewnia wyższą odporność temperaturową, do 700°C, dlatego nadaje się do bardziej wymagających układów wydechowych i kompatybilnych rurociągów.

Jak średnica rury wpływa na montaż bandaża termicznego?

Średnica rury wpływa na ilość potrzebnej taśmy, kąt owijania i liczbę zwojów wymaganych do uzyskania odpowiedniego pokrycia. Rury o mniejszych średnicach zazwyczaj wymagają ciaśniejszej geometrii owijania, natomiast większe elementy mogą wymagać większej ilości taśmy do zachowania równomiernych zakładek.

Jak szerokie zakładki należy wykonywać podczas owijania rury wydechowej?

Wymagana szerokość zakładek zależy od szerokości taśmy, kształtu izolowanego elementu i oczekiwanego pokrycia izolacyjnego. Większe zakładki zwiększają liczbę warstw tekstylnych oraz końcową grubość izolacji. Sposób owijania należy zatem dostosować do konkretnej instalacji, zamiast stosować jedną uniwersalną szerokość zakładki we wszystkich układach wydechowych.

Czy bandaż termiczny można stosować na kolektorach wydechowych?

Tak. Elastyczne, tkane bandaże termiczne można stosować na kompatybilnych kolektorach wydechowych, kolektorach rurowych i zakrzywionych rurach wydechowych, jeżeli odporność temperaturowa włókien, geometria owijania i sposób mocowania odpowiadają konstrukcji oraz warunkom eksploatacji danego elementu.

Na co zwrócić uwagę przy stosowaniu bandaży termicznych w instalacjach narażonych na silne drgania?

W motorsporcie, maszynach przemysłowych i innych instalacjach narażonych na intensywne drgania należy uwzględnić stabilność mocowania taśmy, miejsca możliwego ścierania, przemieszczenia w połączeniach oraz kontakt z uchwytami i sąsiadującymi elementami. Obciążenia mechaniczne mogą mieć równie duże znaczenie dla trwałości bandaża jak temperatura pracy.

Czy bandaże termiczne do wydechu nadają się do zastosowań morskich?

Tak, można je stosować w kompatybilnych suchych układach wydechowych jednostek pływających, jeżeli producent urządzenia dopuszcza izolację tekstylną. Przy doborze należy uwzględnić temperaturę, drgania, wilgoć, zasolenie oraz wymagany sposób mocowania mechanicznego.

Czy bandaż termiczny ogranicza promieniowanie cieplne pod maską samochodu?

Prawidłowo dobrana izolacja układu wydechowego może pomagać ograniczać oddziaływanie promieniowania cieplnego wokół owiniętych kolektorów i rur wydechowych. Wspomaga to kontrolę temperatury w pobliżu sąsiadujących elementów, pod warunkiem że taśma jest odpowiednia do temperatury powierzchni i warunków montażu.

Jak dobrać bandaż termiczny do zmodyfikowanego układu wydechowego lub samochodu sportowego?

Podstawą wyboru powinna być rzeczywista temperatura powierzchni rury, geometria układu, przewidywane drgania, obciążenia mechaniczne, wymagana szerokość zakładek i odległość od sąsiadujących elementów. Zmodyfikowane układy wydechowe mogą pracować w innych warunkach cieplnych niż instalacje fabryczne, dlatego bandaż należy dobierać do rzeczywistych parametrów eksploatacji, a nie wyłącznie do rodzaju lub modelu pojazdu.
