Piece kaflowe / Materiały zduńskie

Materiały do tradycyjnych i nowoczesnych pieców kaflowych

Piece kaflowe to urządzenia grzewcze lub konstrukcje zduńskie, których zewnętrzną powierzchnię stanowią kafle piecowe bądź inne odpowiednie okładziny ceramiczne. Tradycyjne piece często wykorzystują ciężki rdzeń szamotowy i kanały spalinowe do akumulacji ciepła, natomiast współczesne konstrukcje mogą mieć odmienne rozwiązania wewnętrzne, zależne od technologii wykonania i rodzaju urządzenia grzewczego.

Vitcas oferuje kleje żaroodporne do kafli, materiały ogniotrwałe, masy szamotowe, fugi, uszczelki i preparaty konserwacyjne do odpowiednich prac zduńskich. O trwałości gotowego pieca decyduje współpraca wszystkich elementów: konstrukcji wewnętrznej, podłoża, klejów, okładzin ceramicznych, spoin, uszczelnień oraz właściwe uwzględnienie rozszerzalności cieplnej.

Jakie materiały zduńskie wybrać do pieca kaflowego?

Czym jest piec kaflowy i jak działa?

Piec kaflowy jest urządzeniem grzewczym wykończonym zewnętrznie kaflami piecowymi lub innymi kompatybilnymi elementami ceramicznymi. W tradycyjnych konstrukcjach zduńskich kafle współpracują z masywnym rdzeniem ogniotrwałym, który może magazynować energię cieplną powstającą podczas spalania paliwa.

Po nagrzaniu pieca zgromadzona energia jest stopniowo przekazywana przez jego powierzchnię do pomieszczenia. W nowoczesnych konstrukcjach sposób przekazywania ciepła może być inny, zależnie od rodzaju paleniska, rdzenia, kanałów spalinowych i budowy całego urządzenia.

Kafle stanowią tylko jeden z elementów pieca. O trwałości i prawidłowym działaniu instalacji decydują również materiały ogniotrwałe, podłoże, połączenia klejowe, spoiny oraz odpowiednio zaprojektowane dylatacje i uszczelnienia.

Piece kaflowe a akumulacja ciepła

Wiele tradycyjnych pieców kaflowych jest projektowanych jako piece akumulacyjne, które magazynują energię w masywnych elementach szamotowych lub ceramicznych, a następnie oddają ją stopniowo przez zewnętrzną powierzchnię grzewczą.

Nie każdy piec pokryty kaflami jest jednak urządzeniem akumulacyjnym. Sama okładzina ceramiczna nie określa zdolności pieca do magazynowania energii. O właściwościach cieplnych decydują przede wszystkim konstrukcja wewnętrzna, ilość materiału akumulacyjnego, sposób spalania i projekt systemu grzewczego.

W konstrukcjach przeznaczonych do magazynowania ciepła można stosować odpowiednio dobrane płyty i elementy akumulacyjne Vitcas. Ich rozmieszczenie powinno wynikać z projektu pieca, z uwzględnieniem obciążeń mechanicznych, przepływu ciepła i wymagań technologii zduńskiej.

Klej żaroodporny do kafli i płytek na piecu

Klej żaroodporny VITCAS HRTA jest gotowym do użycia produktem przeznaczonym do cienkowarstwowego mocowania kompatybilnych okładzin ceramicznych na odpowiednio przygotowanych powierzchniach narażonych na działanie wysokiej temperatury. Jego deklarowana odporność temperaturowa wynosi do 1000°C.

Produkt przeznaczony jest do wykonywania warstwy klejowej o maksymalnej grubości po montażu wynoszącej 3 mm. Podłoże musi być stabilne, nośne, odpowiednio równe i przygotowane zgodnie z instrukcją produktu.

Kleju HRTA nie należy stosować jako materiału do wyrównywania znacznych nierówności podłoża. W przypadku większych ubytków lub odchyłek konieczne jest wcześniejsze przygotowanie powierzchni za pomocą kompatybilnego materiału naprawczego lub wyrównującego.

Jakie kafle i płytki można stosować na piecach kaflowych?

Do wykańczania odpowiednich powierzchni pieców można stosować kompatybilne kafle piecowe, płytki ceramiczne, gresowe, terakotowe, klinkierowe, mozaikowe oraz wybrane okładziny z kamienia naturalnego, pod warunkiem że ich właściwości odpowiadają przewidywanym warunkom pracy.

Przy doborze okładziny należy uwzględnić jej odporność na zmiany temperatury, masę, nasiąkliwość, rozszerzalność cieplną oraz temperaturę powierzchni pieca.

Ciężkie kafle i elementy kamienne mogą wymagać odpowiedniego podparcia mechanicznego podczas montażu i wiązania kleju. Chłonne podłoża i porowate powierzchnie mocowania mogą wymagać przygotowania kompatybilnym preparatem, takim jak grunt VITCAS PVA, jeżeli przewiduje to system montażowy.

W przypadku tradycyjnych kafli piecowych montowanych zgodnie z technologią zduńską należy stosować rozwiązania konstrukcyjne przewidziane dla danego rodzaju kafla i pieca, zamiast automatycznie zastępować je cienkowarstwowym klejeniem.

Klej VITCAS HRTA czy HB10 – różnice i zastosowania

Klej żaroodporny VITCAS HRTA oraz szybkowiążący klej VITCAS HB10 są przeznaczone do różnych prac i nie powinny być traktowane jako bezpośrednie zamienniki.

HRTA to gotowy do użycia klej cienkowarstwowy przeznaczony przede wszystkim do mocowania kompatybilnych dekoracyjnych okładzin ceramicznych na odpowiednich powierzchniach narażonych na nagrzewanie. Charakteryzuje się odpornością temperaturową do 1000°C.

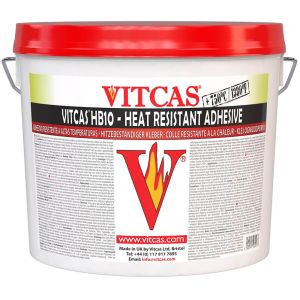

VITCAS HB10 jest klejem konstrukcyjnym wiążącym hydraulicznie, przeznaczonym do kompatybilnych prac zduńskich, budowy pieców kaflowych oraz łączenia elementów ogniotrwałych i akumulacyjnych. Jego odporność temperaturowa wynosi do 750°C, a czas pracy około 10 minut, co umożliwia szybki montaż odpowiednich prefabrykatów.

Wybór powinien zależeć od rodzaju łączonych materiałów, funkcji połączenia, wymaganej grubości warstwy, geometrii spoin oraz technologii wykonania pieca, a nie wyłącznie od porównania maksymalnych temperatur pracy.

Żaroodporna masa szamotowa HPS do budowy i napraw pieców kaflowych

VITCAS HPS – żaroodporna masa szamotowa jest gęstym materiałem cementowym przeznaczonym do odpowiednich zastosowań ogniotrwałych. Produkt charakteryzuje się odpornością temperaturową do 1400°C.

Może być stosowany do wykonywania kompatybilnych warstw podkładowych odpornych na wysoką temperaturę, kształtowania odpowiednich elementów ogniotrwałych oraz miejscowych napraw konstrukcji pieców.

Masa HPS nie zastępuje kleju do kafli ani fugi żaroodpornej. Każdy z tych produktów pełni inną funkcję w konstrukcji zduńskiej, dlatego należy stosować go zgodnie z przeznaczeniem oraz wymaganiami konkretnego systemu.

Fuga żaroodporna do spoinowania kafli i płytek piecowych

Fuga żaroodporna VITCAS HRG jest materiałem przeznaczonym do wypełniania spoin pomiędzy odpowiednimi płytkami ceramicznymi i kaflami, zamocowanymi za pomocą kompatybilnego kleju wysokotemperaturowego. Jej maksymalna deklarowana odporność temperaturowa wynosi 1000°C.

Spoinowanie należy przeprowadzić po uzyskaniu przez klej wymaganej wytrzymałości i zakończeniu odpowiedniego czasu wiązania. Klej odpowiada za mocowanie okładziny do podłoża, natomiast fuga wypełnia i wykańcza szczeliny pomiędzy płytkami.

Fuga nie służy do kompensowania niestabilności kafli, znacznych przemieszczeń konstrukcji ani nieprawidłowo przygotowanego podłoża. W przypadku połączeń wymagających dylatacji należy stosować rozwiązania przewidziane w projekcie pieca.

Rozszerzalność cieplna i stabilność podłoża w piecach kaflowych

Powierzchnie pieców kaflowych podlegają cyklicznemu nagrzewaniu i chłodzeniu. Powoduje to rozszerzanie i kurczenie się materiałów, które może prowadzić do powstawania naprężeń w okładzinach, klejach i fugach.

Podłoże pod kafle i płytki musi być odpowiednio stabilne, sztywne i przystosowane do przewidywanych obciążeń cieplnych. Nawet wysokotemperaturowy klej nie zrekompensuje niewłaściwego podparcia, luźnej konstrukcji lub nadmiernych przemieszczeń elementów.

Przed wykonaniem okładziny należy sprawdzić stan podłoża, rozmieszczenie połączeń konstrukcyjnych, masę kafli, dopuszczalną grubość warstwy kleju oraz przewidywaną temperaturę powierzchni.

Właściwy dobór materiałów i technologii wykonania pomaga ograniczyć ryzyko pękania fug, odspajania płytek oraz uszkodzeń powierzchni podczas wieloletniej eksploatacji.

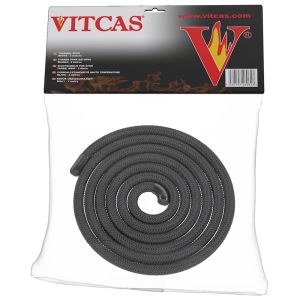

Sznury i taśmy żaroodporne do drzwiczek pieca kaflowego

Piece kaflowe wyposażone w drzwiczki paleniskowe, drzwiczki rewizyjne lub przeszklenia mogą wymagać odpowiednio dobranych elastycznych uszczelnień. Sznury żaroodporne Vitcas z włókna szklanego są dostępne w różnych średnicach i konstrukcjach, a wybrane produkty charakteryzują się odpornością temperaturową do 550°C.

Do uszczelniania szyb można stosować odpowiednie płaskie taśmy termiczne lub taśmy drabinkowe z włókna szklanego, jeżeli przewiduje to konstrukcja urządzenia.

Podczas wymiany uszczelnienia należy zachować profil, średnicę i właściwości sprężyste oryginalnego materiału. Sznur okrągły i taśma płaska różnią się charakterystyką ściskania i nie powinny być używane zamiennie bez sprawdzenia zgodności.

Klej żaroodporny do sznurów uszczelniających VITCAS RA

Klej do sznurów żaroodpornych VITCAS RA jest przeznaczony do mocowania kompatybilnych sznurów, taśm i uszczelek z włókna szklanego lub ceramicznego w odpowiednich rowkach montażowych drzwiczek pieców i innych urządzeń grzewczych.

Klej utrzymuje uszczelkę w wymaganym położeniu, ale nie zastępuje prawidłowego doboru jej średnicy lub profilu. Przed montażem należy oczyścić i przygotować powierzchnię zgodnie z instrukcją produktu.

W pierwszej kolejności należy dobrać odpowiedni sznur i jego stopień ściśliwości, a następnie zastosować kompatybilny klej montażowy.

Konserwacja i renowacja pieców kaflowych

Zakres prac konserwacyjnych zależy od konstrukcji pieca, zastosowanego paliwa oraz rodzaju paleniska. Podczas przeglądów należy zwracać uwagę na stan wyłożenia ogniotrwałego, stabilność kafli, pęknięcia spoin, uszczelnienia drzwiczek, elementy rewizyjne oraz stan przewodu dymowego.

Preparaty Vitcas do czyszczenia szyb kominkowych i piecowych umożliwiają usuwanie odpowiednich osadów sadzy, tłuszczu i przypalonych zabrudzeń. Preparat VITCAS CFC wspomaga usuwanie sadzy, smoły oraz kreozotu z kompatybilnych przewodów kominowych.

Chemiczne środki do konserwacji kominów są uzupełnieniem okresowych przeglądów i czyszczenia instalacji. Nie zastępują mechanicznego usuwania osadów ani wymaganych kontroli kominiarskich.

Podczas renowacji starszego pieca należy zachować jego pierwotną funkcję cieplną i konstrukcyjną. Przed zastosowaniem nowoczesnych klejów, mas i uszczelnień należy ocenić zgodność materiałów z tradycyjną technologią wykonania.

Piec kaflowy a piec akumulacyjny – jakie są różnice?

Oba określenia odnoszą się do różnych cech urządzenia. Piec kaflowy jest identyfikowany przede wszystkim przez zewnętrzne wykończenie kaflami ceramicznymi, natomiast piec akumulacyjny jest definiowany przez zdolność pochłaniania, magazynowania i stopniowego oddawania energii cieplnej.

Tradycyjny piec kaflowy może być jednocześnie piecem akumulacyjnym, jeżeli posiada odpowiednio zaprojektowany, masywny rdzeń ogniotrwały. Nie należy jednak zakładać, że wszystkie urządzenia wykończone kaflami mają takie same właściwości cieplne.

Do budowy konstrukcji magazynujących ciepło warto zapoznać się również z kategorią kominki i piece akumulacyjne, obejmującą odpowiednie materiały do wykonywania masy akumulacyjnej.

Na co zwrócić uwagę przy wyborze materiałów do pieca kaflowego?

• Rdzeń pieca: dobieraj materiały szamotowe, ogniotrwałe i akumulacyjne zgodnie z konstrukcją urządzenia i technologią zduńską.
• Podłoże pod kafle: zapewnij odpowiednią sztywność, stabilność i odporność na przewidywaną temperaturę.
• Mocowanie okładzin: stosuj cienkowarstwowy klej do płytek lub odpowiedni klej konstrukcyjny zależnie od rodzaju materiałów i sposobu wykonania.
• Spoinowanie: używaj kompatybilnej fugi żaroodpornej po wymaganym związaniu kleju.
• Uszczelnienia drzwiczek i szyb: dobieraj sznury oraz taśmy zgodnie z oryginalnym profilem uszczelnienia.
• Konserwacja: kontroluj stan kafli, spoin, uszczelek, wyłożenia paleniska i przewodu kominowego.

Materiały do pieca kaflowego należy dobierać jako elementy kompletnego systemu grzewczego. W przypadku tradycyjnych konstrukcji zduńskich pierwszeństwo mają wymagania projektu i przyjętej technologii, natomiast przy urządzeniach fabrycznych należy przestrzegać instrukcji producenta dotyczących montażu, odległości, uszczelnień i eksploatacji.

Najczęściej zadawane pytania – piece kaflowe

Czy piec kaflowy to to samo co piec akumulacyjny?

Nie zawsze. Piec kaflowy to urządzenie grzewcze wykończone kaflami ceramicznymi, natomiast piec akumulacyjny wykorzystuje odpowiednio dużą masę ogniotrwałą do magazynowania i stopniowego oddawania ciepła. Wiele tradycyjnych pieców kaflowych jest konstrukcjami akumulacyjnymi, ale nie każdy piec z kaflami działa na tej zasadzie.

Czy wszystkie piece kaflowe magazynują ciepło?

Nie. Obecność ceramicznej okładziny nie oznacza automatycznie, że urządzenie ma dużą zdolność akumulacji. O magazynowaniu energii decydują przede wszystkim konstrukcja wewnętrzna, ilość masy ogniotrwałej, sposób prowadzenia spalin i warunki pracy paleniska.

Jaki klej wybrać do kafli i płytek na piecu?

Do mocowania kompatybilnych płytek dekoracyjnych na stabilnym i odpowiednio przygotowanym podłożu można zastosować klej żaroodporny VITCAS HRTA o odporności do 1000°C. Przy montażu elementów konstrukcyjnych, prefabrykatów ogniotrwałych lub elementów akumulacyjnych odpowiedniejszy może być klej hydrauliczny HB10 lub HB60. Dobór zależy od rodzaju kafla, podłoża i technologii zduńskiej.

Czy zwykły klej do płytek nadaje się do pieca kaflowego?

Standardowe kleje do płytek nie zawsze są przystosowane do temperatur i wielokrotnych cykli nagrzewania występujących w piecach kaflowych. W strefach narażonych na podwyższone temperatury należy stosować odpowiednie kleje żaroodporne, których zakres zastosowania, grubość warstwy i kompatybilność z podłożem odpowiadają warunkom pracy instalacji.

Czy podłoże pod klej żaroodporny musi być idealnie równe?

Podłoże powinno być wystarczająco równe, aby możliwe było zachowanie wymaganej grubości warstwy klejowej. Klej VITCAS HRTA przewiduje maksymalną grubość gotowej warstwy wynoszącą 3 mm, dlatego większe nierówności należy wcześniej wyrównać kompatybilnym materiałem.

Czy klej VITCAS HRTA można wykorzystać do budowy całego pieca?

Nie należy traktować go jako uniwersalnej zaprawy konstrukcyjnej. HRTA jest przeznaczony przede wszystkim do cienkowarstwowego mocowania kompatybilnych płytek ceramicznych. Do odpowiednich połączeń konstrukcyjnych, elementów ogniotrwałych i akumulacyjnych stosuje się materiały przeznaczone do takich prac, na przykład kleje VITCAS HB10 lub HB60, zgodnie z wymaganiami projektu pieca.

Czy kafle można przyklejać bezpośrednio do płyt akumulacyjnych?

Tak, jeśli konstrukcja przewiduje taki sposób wykończenia, a powierzchnia płyty została odpowiednio przygotowana. Klej, kafle i fuga muszą być kompatybilne z płytą akumulacyjną oraz odporne na temperaturę i przemieszczenia termiczne występujące podczas eksploatacji. Nie każda płyta wysokotemperaturowa nadaje się automatycznie do tego samego systemu okładzinowego.

Dlaczego kafle lub fugi pękają podczas nagrzewania pieca?

Pęknięcia mogą wynikać z przemieszczeń podłoża, rozszerzalności cieplnej, niestabilnych połączeń, nadmiernej grubości kleju, nieprawidłowego suszenia lub niewłaściwego projektu okładziny. Nawet materiały o wysokiej odporności temperaturowej nie zapobiegną uszkodzeniom, jeżeli konstrukcja podłoża nie zapewnia odpowiedniej stabilności.

Jak uszczelnić drzwiczki i szybę pieca kaflowego?

Rodzaj uszczelnienia należy dobrać do konstrukcji urządzenia. Drzwiczki najczęściej wykorzystują sznury żaroodporne okrągłe lub plecione, natomiast szyby mogą wymagać płaskiej taśmy lub taśmy drabinkowej. Podczas wymiany należy zachować wymiary, profil i właściwości sprężyste uszczelki przewidziane przez producenta.

Co sprawdzić przed renowacją starego pieca kaflowego?

Przed rozpoczęciem prac należy ocenić stan konstrukcji ogniotrwałej, stabilność kafli, spoiny, uszczelnienia drzwiczek i szyb, elementy rewizyjne oraz drożność przewodu dymowego. Starsze piece kaflowe mogą znacznie różnić się konstrukcją, dlatego zastosowane materiały naprawcze powinny zachować pierwotną funkcję cieplną i mechaniczną urządzenia.
