Izolacje wysokotemperaturowe
Izolacje wysokotemperaturowe do kominków, pieców i urządzeń przemysłowych
VITCAS jest producentem izolacji wysokotemperaturowych przeznaczonych do ograniczania przepływu ciepła w kominkach, piecach wolnostojących, piecach ceramicznych, piecach przemysłowych, kotłach i innych urządzeniach pracujących w wysokich temperaturach. Odpowiednio dobrane materiały termoizolacyjne pomagają chronić sąsiadujące elementy konstrukcyjne, zmniejszać niepożądane straty energii cieplnej oraz utrzymywać stabilniejsze warunki temperaturowe w instalacjach grzewczych i technologicznych.
Asortyment obejmuje sztywne płyty izolacyjne i konstrukcyjne, płyty wermikulitowe oraz izolacje wermikulitowe, a także wyroby z włókien ceramicznych, biosolubilnych i szklanych. Dostępne są również elastyczne maty, płyty włókniste, papiery izolacyjne, sznury i inne specjalistyczne produkty termoizolacyjne. Poszczególne rozwiązania różnią się odpornością temperaturową, przewodnością cieplną, gęstością, elastycznością i wytrzymałością mechaniczną.
Dobór izolacji wysokotemperaturowej powinien uwzględniać jej funkcję, miejsce montażu i postać produktu. Następnie należy sprawdzić, czy klasa temperaturowa, grubość oraz właściwości fizyczne odpowiadają warunkom eksploatacji. Sztywna płyta do zabudowy kominka, lekka płyta wermikulitowa i elastyczna mata z włókien wysokotemperaturowych pełnią odmienne funkcje, dlatego powinny być dobierane jako elementy kompletnego systemu izolacyjnego, a nie wyłącznie na podstawie maksymalnej odporności temperaturowej.
-

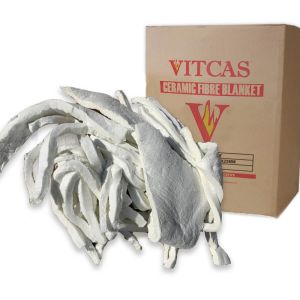

Mata z Włókna Ceramicznego cechuje się niską przewodnością, wysoka wytrzymałością na rozciąganie i odpornościa na temperatury do 1260°C. Sprzedawana na metry. Grubości: 13mm, 25mm. Szerokość: 610mm. Gęstość: 128kg/m3. Nie zawiera azbestu.
Czytaj więcej -

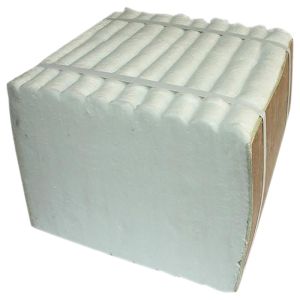

Moduły z włókien ceramicznych to produkty izolacyjne wykonane z włókien ceramicznych, które są formowane w moduły do zastosowań wysokotemperaturowych. Są one powszechnie stosowane w piecach przemysłowych, piecach i kotłach, a także w elektrowniach i zakładach przetwórstwa chemicznego.
Czytaj więcej -
Moduły z włókna ceramicznego zazwyczaj składają się z wielu warstw materiału z włókniny ceramicznej, które są układane i sprasowane w sztywną, modułową formę. Zalety modułów z włókna ceramicznego obejmują ich wysoką odporność na temperaturę, niską przewodność cieplną i doskonałą odporność na wstrząsy termiczne. Są również lekkie i łatwe w montażu, co czyni je popularnym wyborem w wielu zastosowaniach w wysokich temperaturach.
Czytaj więcej
Jak dobrać izolacje wysokotemperaturowe według rodzaju, postaci i zastosowania?
Izolacje wysokotemperaturowe VITCAS różnią się nie tylko maksymalną odpornością temperaturową, lecz również przewodnością cieplną, gęstością, sztywnością, elastycznością, grubością i odpornością na obciążenia mechaniczne. Płyta przeznaczona do budowy obudowy kominka pełni inną funkcję niż mata włóknista stosowana w piecu przemysłowym, wermikulitowa osłona cieplna czy elastyczna izolacja owijana wokół rurociągu.
Materiał należy dobrać przede wszystkim do wymaganej funkcji termoizolacyjnej oraz miejsca jego montażu. Następnie trzeba sprawdzić, czy odporność temperaturowa, postać produktu i sposób montażu odpowiadają wymaganiom kompletnego systemu izolacyjnego.
Rodzaje izolacji wysokotemperaturowych VITCAS
| Rodzaj izolacji | Postać produktu | Najważniejsze właściwości | Typowe zastosowania |
|---|---|---|---|

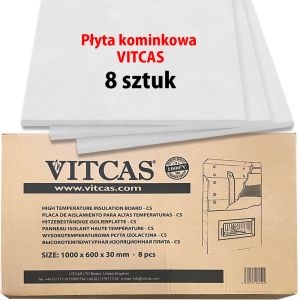

| Izolacyjne płyty krzemianowo-wapniowe | Sztywne płyty konstrukcyjne i izolacyjne | Niska przewodność cieplna, możliwość precyzyjnego wykonywania zabudów z płyt oraz tworzenia obudów odpornych na wysoką temperaturę | Komory i obudowy kominkowe, zabudowy pieców, konstrukcje imitujące obudowę komina, osłony cieplne, piece ceramiczne i kompatybilne urządzenia grzewcze |
| Płyty wermikulitowe | Lekkie, sztywne płyty izolacyjne | Niska przewodność cieplna, łatwe docinanie i dopasowywanie; wybrane produkty odporne na temperatury do 1100°C | Wyłożenia palenisk, płyty zamykające i osłonowe, ekrany cieplne, komory kominkowe, kuchnie opalane paliwem stałym i odpowiednie niewielkie piece ceramiczne |
| Izolacje wermikulitowe sypkie | Lekka izolacja granulowana | Wypełnianie zamkniętych pustek i przestrzeni o nieregularnych kształtach bez tworzenia sztywnej warstwy konstrukcyjnej | Przestrzenie za elementami paleniska, wokół odpowiednich rurociągów oraz wewnątrz kompatybilnych przegród i komór izolacyjnych |
| Izolacje z włókien szklanych | Elastyczne filce, maty, osłony i wyroby tekstylne | Elastyczna izolacja cieplna do zastosowań o umiarkowanie wysokiej temperaturze; dopuszczalne temperatury zależą od konstrukcji i ewentualnych powłok produktu | Przewody kominowe i spalinowe, rury, kanały technologiczne, zdejmowane osłony termoizolacyjne, bariery cieplne i owijki ochronne |

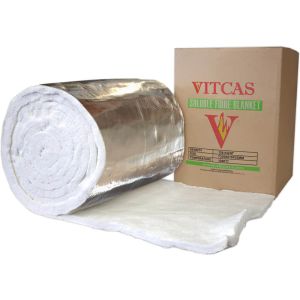

| Izolacje z włókien biosolubilnych (BIO) | Maty, płyty i papiery izolacyjne | Lekkie izolacje wysokotemperaturowe o niskiej przewodności cieplnej, wykonane z włókien o niskiej biotrwałości | Piece ceramiczne i przemysłowe, kotły, urządzenia do obróbki cieplnej, izolacja podkładowa i warstwy uszczelniające |

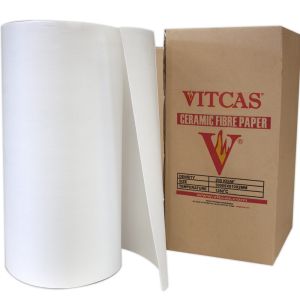

| Izolacje z włókien ceramicznych | Maty, płyty, papiery, sznury i specjalistyczne wyroby włókniste | Niewielka masa akumulacyjna i wysoka odporność temperaturowa, w tym produkty VITCAS o klasach temperaturowych 1260°C i 1430°C | Piece ceramiczne, przemysłowe i kowalskie, kanały kotłowe, kominy przemysłowe, urządzenia do obróbki cieplnej i przemysłowe wyłożenia termoizolacyjne |
Sztywne płyty izolacyjne czy elastyczne maty wysokotemperaturowe?
Geometria miejsca montażu jest jednym z pierwszych kryteriów doboru izolacji wysokotemperaturowej.

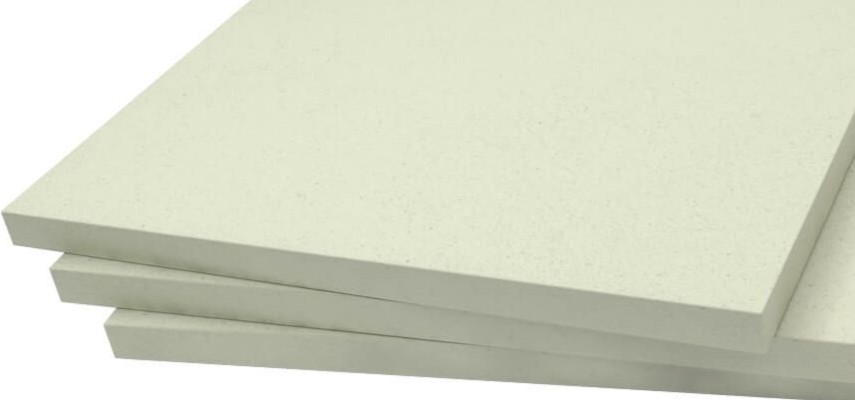

Sztywne płyty izolacyjne sprawdzają się w zastosowaniach wymagających płaskiej powierzchni, kontrolowanej grubości lub dokładnie dopasowanego elementu konstrukcyjnego. W zależności od rodzaju produktu można z nich wykonywać obudowy kominkowe, osłony cieplne, wyłożenia pieców, przegrody kierujące przepływem ciepła oraz sztywne warstwy termoizolacyjne.
Elastyczne maty, papiery, filce i owijki izolacyjne są bardziej odpowiednie do powierzchni zakrzywionych, urządzeń o nieregularnych kształtach, połączeń, wielowarstwowych konstrukcji pieców, rurociągów oraz miejsc o ograniczonej przestrzeni montażowej, w których dopasowanie sztywnych płyt byłoby utrudnione.
Izolacje sztywne i elastyczne mogą być również łączone w jednym systemie, pod warunkiem że każda warstwa jest odpowiednio dobrana do temperatury i warunków występujących w jej miejscu montażu.
Odporność temperaturowa to tylko jedno z kryteriów doboru izolacji
Izolacja musi wytrzymywać temperaturę występującą w miejscu jej zastosowania, jednak sama maksymalna odporność temperaturowa nie określa skuteczności ochrony cieplnej.
Najważniejsze kryteria doboru obejmują:
- temperaturę pracy w rzeczywistym miejscu montażu izolacji;
- przewodność cieplną przy odpowiedniej średniej temperaturze materiału;
- wymaganą grubość izolacji i dostępną przestrzeń montażową;
- gęstość i zdolność akumulowania ciepła;
- sztywną lub elastyczną postać produktu;
- obciążenia mechaniczne, drgania i prędkość przepływu gazów;
- bezpośrednie działanie płomienia lub kontakt z gorącą powierzchnią roboczą, jeżeli występują;
- oddziaływanie substancji chemicznych i atmosfery procesu technologicznego;
- wymagania dotyczące mocowania, osłonięcia lub zabezpieczenia powierzchni izolacji.
Wyższa klasa temperaturowa może zapewniać dodatkowy zapas odporności cieplnej, ale nie oznacza automatycznie, że dany produkt będzie najlepszym rozwiązaniem w każdym zastosowaniu.
Grubość izolacji a przewodność cieplna
Zwiększenie grubości izolacji zazwyczaj ogranicza przepływ ciepła. Grubość należy jednak rozpatrywać łącznie z przewodnością cieplną materiału przy rzeczywistej temperaturze pracy.
Współczynnik przewodzenia ciepła nie musi pozostawać stały wraz ze wzrostem temperatury. Dlatego dwa produkty o identycznej grubości mogą zapewniać różną skuteczność izolacyjną, szczególnie w piecach przemysłowych, ceramicznych i innych urządzeniach pracujących w wysokich temperaturach technologicznych.
Jeżeli instalacja musi spełniać określone wymagania dotyczące maksymalnej temperatury powierzchni zewnętrznej lub obudowy, grubość izolacji należy ustalić na podstawie parametrów kompletnej konstrukcji, a nie wyłącznie na podstawie klasy temperaturowej produktu.

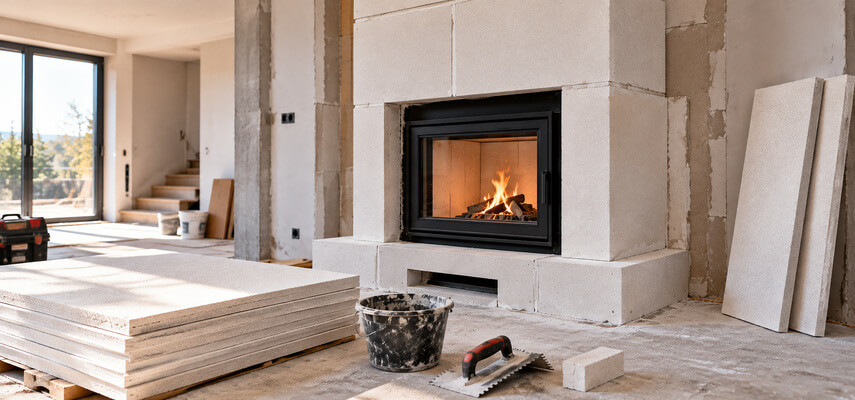

Izolacje wysokotemperaturowe do kominków, pieców i przewodów kominowych
Domowe i komercyjne instalacje grzewcze mogą wymagać zastosowania kilku rodzajów izolacji pełniących odmienne funkcje w obrębie jednego systemu.
- Izolacyjne płyty konstrukcyjne mogą służyć do wykonywania kompatybilnych komór kominkowych, obudów pieców i konstrukcji imitujących zabudowę komina.
- Płyty wermikulitowe mogą być wykorzystywane jako lekkie wyłożenia palenisk, osłony cieplne oraz odpowiednie płyty zamykające i oddzielające.
- Wermikulit sypki umożliwia izolowanie odpowiednich zamkniętych przestrzeni, między innymi wskazanych szczelin i pustek za elementami konstrukcji kominkowej.
- Elastyczne izolacje włókniste mogą być stosowane wokół odpowiednich przewodów kominowych, rurociągów i innych elementów narażonych na działanie wysokiej temperatury.
Izolacja zamontowana bezpośrednio przy gorącym urządzeniu może podlegać innym wymaganiom niż warstwa znajdująca się za wymurówką lub wokół przewodu spalinowego. Temperaturę i konstrukcję należy sprawdzać osobno w każdym miejscu styku materiałów, zamiast traktować całą instalację kominkową lub piecową jako jedną strefę izolacyjną.
Izolacja pieców ceramicznych, przemysłowych i urządzeń wysokotemperaturowych
Przemysłowe systemy izolacyjne często łączą kilka warstw materiałów ogniotrwałych i termoizolacyjnych. Gęste wyłożenia ogniotrwałe mogą zapewniać wytrzymałość mechaniczną i odporność na zużycie od strony gorącej komory, podczas gdy umieszczone za nimi lekkie płyty izolacyjne lub izolacje włókniste ograniczają przepływ ciepła oraz jego akumulację.
Maty i płyty izolacyjne z włókien ceramicznych VITCAS są szczególnie przydatne w zastosowaniach wymagających niewielkiej masy akumulacyjnej i wysokiej odporności temperaturowej. Asortyment obejmuje wyroby ceramiczne o klasach temperaturowych 1260°C i 1430°C. Alternatywnym rozwiązaniem do odpowiednich zastosowań są produkty z włókien biosolubilnych (BIO), których dopuszczalna temperatura zależy od konkretnej maty, płyty lub papieru izolacyjnego.
Typowe zastosowania obejmują piece ceramiczne i szklarskie, piece do obróbki cieplnej, piece kowalskie, urządzenia odlewnicze, kotły, kanały technologiczne, kominy przemysłowe oraz instalacje ogrzewania procesowego.
Izolacje wermikulitowe – lekka ochrona cieplna
Wermikulit umożliwia wykonywanie lekkich izolacji o niskiej przewodności cieplnej. Jest dostępny zarówno w postaci sztywnych płyt, jak i sypkiego materiału izolacyjnego.

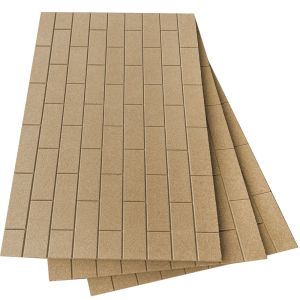

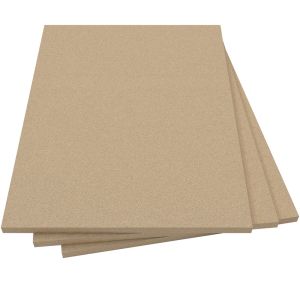

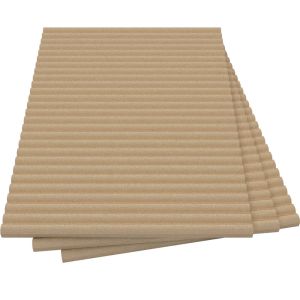

Płyty wermikulitowe VITCAS są odporne na temperatury do 1100°C w odpowiednich wariantach produktowych. Można je docinać i dopasowywać do zastosowań takich jak wyłożenia palenisk, ekrany cieplne, płyty zamykające oraz zamienne panele izolacyjne w kompatybilnych urządzeniach grzewczych.

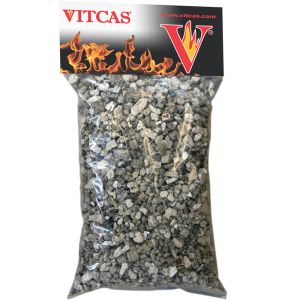

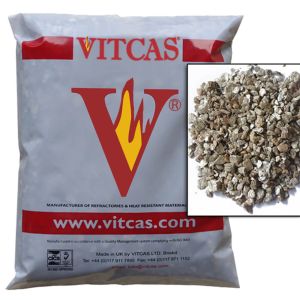

Sypka izolacja wermikulitowa pełni inną funkcję. Jest przeznaczona do wypełniania odpowiednich zamkniętych przestrzeni i nieregularnych pustek, a nie do wykonywania sztywnej lub samonośnej warstwy konstrukcyjnej.
Izolacje z włókna szklanego, biosolubilnego i ceramicznego
Rodzaj włókien ma istotny wpływ na zakres temperatur pracy i przeznaczenie elastycznych izolacji wysokotemperaturowych.
| Rodzaj włókna | Główne przeznaczenie | Typowe postacie produktów |
|---|---|---|
| Włókno szklane | Elastyczna izolacja cieplna do zastosowań o umiarkowanie wysokiej temperaturze, zgodnie z parametrami konkretnego produktu | Filce, maty, owijki, tkaniny, sznury i inne wyroby tekstylne |
| Włókno biosolubilne (BIO) | Lekka izolacja wysokotemperaturowa wykonana z włókien o niskiej biotrwałości, przeznaczona do kompatybilnych systemów | Maty, płyty i papiery izolacyjne |
| Włókno ceramiczne | Izolacja do bardziej wymagających zastosowań przemysłowych, w których występują wysokie temperatury | Maty, sztywne płyty, papiery, sznury i specjalistyczne wyroby formowane |
Należy każdorazowo sprawdzać odporność temperaturową kompletnego produktu. Powłoki, okładziny z folii aluminiowej, kleje, spoiwa i inne składniki mogą mieć inne dopuszczalne temperatury pracy niż znajdujące się pod nimi włókna izolacyjne.
Ochrona izolacji wysokotemperaturowych podczas eksploatacji
Izolacje o niskiej gęstości dobiera się przede wszystkim ze względu na ich właściwości termoizolacyjne, a nie wytrzymałość na ścieranie czy obciążenia konstrukcyjne. W wielu instalacjach wymagają odpowiedniego podparcia, mocowania, osłonięcia lub zabezpieczenia przed bezpośrednimi uszkodzeniami mechanicznymi.
Nie należy zakładać, że elastyczna mata włóknista może automatycznie zastąpić gęste wyłożenie ogniotrwałe w miejscach narażonych na intensywne ścieranie, uderzenia lub zużycie wynikające z procesu technologicznego. Podobnie lekkich płyt izolacyjnych nie należy traktować jako uniwersalnych materiałów do wykonywania konstrukcji nośnych, chyba że specyfikacja konkretnego produktu wyraźnie dopuszcza takie zastosowanie.
Zastosowania izolacji wysokotemperaturowych VITCAS
Produkty termoizolacyjne VITCAS znajdują zastosowanie w wielu domowych, komercyjnych i przemysłowych instalacjach cieplnych, między innymi:
- Kominki i piece wolnostojące: komory i obudowy kominkowe, osłony cieplne, płyty zamykające i izolacja przewodów kominowych.
- Piece ceramiczne i szklarskie: wyłożenia, izolacja podkładowa, drzwi oraz lekkie bariery termoizolacyjne.
- Piece przemysłowe i kowalskie: wielowarstwowe systemy wyłożeń, przegrody, izolacja obudów i ograniczanie strat ciepła.
- Kotły, kanały technologiczne i kominy przemysłowe: bariery cieplne i izolowanie gorących elementów instalacji procesowych.
- Odlewnie i urządzenia do obróbki cieplnej: izolacja pieców, warstwy stosowane podczas konserwacji i ograniczanie niepożądanego przepływu ciepła.
- Rurociągi i układy wydechowe: elastyczna izolacja oraz owijanie gorących elementów, jeżeli wybrany produkt jest odpowiedni do temperatury ich powierzchni.
Więcej informacji można znaleźć w artykułach VITCAS: Ochrona i izolacja termiczna układu wydechowego oraz Co to jest izolacja i jak działa?.
Najczęściej zadawane pytania
Do czego służą izolacje wysokotemperaturowe?
Izolacje wysokotemperaturowe ograniczają niepożądany przepływ ciepła i pomagają chronić otaczające elementy konstrukcyjne oraz urządzenia w instalacjach pracujących w wysokich temperaturach. Znajdują zastosowanie w kominkach, piecach wolnostojących, przewodach kominowych, kotłach, piecach ceramicznych i przemysłowych, kuźniach, kanałach technologicznych, urządzeniach procesowych oraz układach wydechowych. O wyborze produktu decydują temperatura, funkcja izolacji, dostępna przestrzeń i warunki montażu.
Czy lepiej zastosować płytę izolacyjną, czy elastyczną matę?
Sztywne płyty izolacyjne sprawdzają się tam, gdzie wymagana jest określona powierzchnia, płaska warstwa izolacji, obudowa, osłona cieplna lub kontrolowana grubość. Elastyczne maty termoizolacyjne są bardziej odpowiednie do powierzchni zakrzywionych i nieregularnych, wielowarstwowych konstrukcji pieców, rurociągów oraz miejsc o ograniczonej przestrzeni montażowej. Należy również uwzględnić odporność temperaturową, przewodność cieplną i obciążenia mechaniczne.
Czym różnią się izolacje ceramiczne, biosolubilne, wermikulitowe i z włókna szklanego?
Izolacje z włókien ceramicznych są przeznaczone do wymagających zastosowań wysokotemperaturowych i obejmują między innymi produkty o klasach temperaturowych 1260°C i 1430°C. Izolacje z włókien biosolubilnych (BIO) zapewniają lekką ochronę cieplną dzięki zastosowaniu włókien o niskiej biotrwałości. Wermikulit umożliwia wykonywanie lekkich izolacji w postaci sztywnych płyt lub materiału sypkiego. Włókno szklane wykorzystuje się zazwyczaj do elastycznych izolacji pracujących w niższych temperaturach, owijania rur i produkcji wyrobów tekstylnych. Ostateczny wybór powinien zawsze wynikać z parametrów konkretnego produktu.
Czy izolacje wysokotemperaturowe można docinać na wymiar?
Tak. Wiele płyt, mat i papierów izolacyjnych można przycinać lub odpowiednio formować podczas montażu. Właściwa metoda zależy od rodzaju produktu. Miękkie izolacje włókniste często można docinać odpowiednimi narzędziami tnącymi, natomiast sztywne płyty mogą wymagać innych narzędzi ręcznych lub pił. Należy przestrzegać instrukcji obróbki i bezpiecznego użytkowania właściwych dla wybranego produktu.
Czy grubsza izolacja wysokotemperaturowa zapewnia lepszą ochronę cieplną?
Zwiększenie grubości izolacji zazwyczaj ogranicza przepływ ciepła, ale skuteczność zależy również od przewodności cieplnej przy odpowiedniej temperaturze, gęstości materiału, jakości montażu i konstrukcji całego układu izolacyjnego. Dlatego grubość należy dobierać jako element projektu cieplnego, a nie rozpatrywać ją w oderwaniu od pozostałych parametrów.
Czy izolacja o najwyższej odporności temperaturowej zawsze będzie najlepszym wyborem?
Nie. Odporność temperaturowa musi być wystarczająca dla planowanego zastosowania, jednak równie ważne mogą być postać produktu, przewodność cieplna, gęstość, grubość, obciążenia mechaniczne i sposób montażu. Elastyczna mata ceramiczna 1430°C, płyta wermikulitowa 1100°C i sztywna płyta konstrukcyjna do zabudowy kominka rozwiązują różne problemy termoizolacyjne i nie powinny być dobierane wyłącznie na podstawie maksymalnej temperatury.
Czy lekka izolacja może zastąpić gęsty materiał ogniotrwały?
Nie automatycznie. Lekkie izolacje termoizolacyjne są dobierane przede wszystkim w celu ograniczania przepływu i akumulacji ciepła. Gęste materiały ogniotrwałe mogą być niezbędne do zapewnienia odpowiedniej wytrzymałości po stronie gorącej komory, odporności na ścieranie, przenoszenia obciążeń lub kontaktu z agresywnym medium procesowym. W wielu przemysłowych systemach wyłożeń stosuje się oba rodzaje materiałów w oddzielnych, odpowiednio dobranych warstwach.
