Taśmy żaroodporne z włókna szklanego
Taśmy wysokotemperaturowe do izolacji cieplnej, uszczelniania i owijania
Taśmy wysokotemperaturowe i termoizolacyjne VITCAS przeznaczone są do izolacji, uszczelniania, wykonywania uszczelek oraz owijania układów wydechowych, kotłów, pieców przemysłowych, pieców do wypalania, rurociągów i innych urządzeń technologicznych pracujących w podwyższonych temperaturach. Poszczególne rodzaje włókien i konstrukcje taśm zapewniają różne poziomy odporności temperaturowej, elastyczności, odporności na ścieranie i stabilności mechanicznej.
Asortyment obejmuje taśmy z włókna szklanego typu E o odporności temperaturowej do 550°C, taśmy bazaltowe do 700°C, taśmy z włókien krzemionkowych do 1000°C oraz taśmy ceramiczne wzmacniane drutem ze stali nierdzewnej, przeznaczone do pracy ciągłej w temperaturach do 1260°C. Taśmy znajdują zastosowanie zarówno w izolacji układów wydechowych i elastycznych osłonach termicznych, jak i w uszczelnieniach pieców przemysłowych, pieców ceramicznych oraz innych urządzeń wysokotemperaturowych.
Dobór taśmy powinien uwzględniać rzeczywistą temperaturę w miejscu montażu, wymaganą szerokość i grubość, geometrię połączenia, ścieranie, przemieszczenia mechaniczne, atmosferę procesu oraz sposób mocowania. Wyższa odporność temperaturowa nie oznacza automatycznie lepszego dopasowania do danego zastosowania. Rodzaj włókna i konstrukcję taśmy należy dobierać do wszystkich warunków eksploatacji, a nie wyłącznie do maksymalnej temperatury pracy.
Taśmy termoizolacyjne do uszczelniania, izolacji i owijania elementów wysokotemperaturowych
Tkane taśmy wysokotemperaturowe VITCAS produkowane o płaskim, elastycznym przekroju, przeznaczone do owijania, uszczelniania, wykonywania uszczelek oraz miejscowej izolacji cieplnej układów wydechowych, kotłów, pieców przemysłowych, pieców ceramicznych, rurociągów i innych urządzeń technologicznych. Różne rodzaje włókien zapewniają odmienne właściwości pod względem odporności temperaturowej, elastyczności, odporności na ścieranie i stabilności mechanicznej.
Najważniejsze właściwości taśm wysokotemperaturowych
- Odporność temperaturowa zależna od rodzaju włókna: taśmy z włókna szklanego typu E wytrzymują temperatury do 550°C, taśmy bazaltowe do 700°C, taśmy krzemionkowe do 1000°C, a taśmy ceramiczne wzmacniane drutem ze stali nierdzewnej są przeznaczone do pracy ciągłej w temperaturach do 1260°C.
- Płaska struktura tkana: taśmy nadają się do owijania elementów, wykonywania wąskich pasów izolacyjnych, uszczelniania i tworzenia uszczelek w miejscach, w których płaski wyrób tekstylny jest bardziej odpowiedni niż okrągły sznur lub sztywna izolacja.
- Różne rodzaje włókien do odmiennych zastosowań: włókno szklane sprawdza się w wielu typowych zastosowaniach wysokotemperaturowych, bazalt zapewnia większy zakres odporności temperaturowej przy owijaniu gorących elementów, krzemionka umożliwia pracę w wyższych temperaturach, a włókno ceramiczne jest przeznaczone do bardziej wymagających warunków przemysłowych.
- Elastyczność i łatwość montażu: taśmy tkane można dopasować do odpowiednich rur, elementów układów wydechowych, połączeń i urządzeń o nieregularnej geometrii, uwzględniając wymagany zakład, stopień ściśnięcia i sposób mocowania.
- Właściwości mechaniczne zależne od konstrukcji: oprócz odporności na wysoką temperaturę należy uwzględnić ścieranie, przemieszczenia, rodzaj wzmocnienia i stabilność wymiarową taśmy.
Porównanie taśm z włókna szklanego, bazaltowego, krzemionkowego i ceramicznego
| Rodzaj taśmy | Odporność temperaturowa | Typowe zastosowania | Najważniejsze kryteria doboru |
|---|---|---|---|
| Taśma termoizolacyjna z włókna szklanego typu E | Do 550°C | Izolacja i owijanie elementów wysokotemperaturowych, uszczelnianie i ochrona termiczna | Odpowiednia tam, gdzie temperatura pracy mieści się w zakresie dopuszczalnym dla włókna szklanego, a płaski format taśmy jest zgodny z wymaganiami montażowymi |
| Taśma termoizolacyjna z włókna bazaltowego | Do 700°C | Owijanie gorących elementów układów wydechowych i przemysłowa ochrona termiczna | Przydatna w zastosowaniach, w których odporność włókna szklanego jest niewystarczająca, ale nie jest konieczne stosowanie włókna krzemionkowego lub ceramicznego |

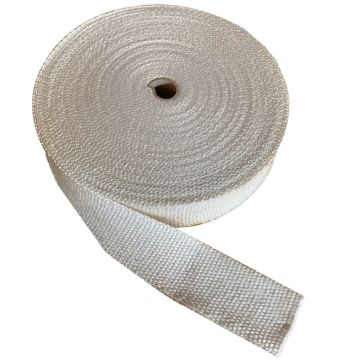

| Taśma z włókien krzemionkowych | Do 1000°C | Kotły, piece przemysłowe, wózki piecowe, układy wydechowe i bariery stosowane w pracach spawalniczych | Należy uwzględnić ścieranie, powtarzające się zginanie, atmosferę procesu i sposób mocowania |
| Taśma z włókna ceramicznego wzmacniana drutem | Do 1260°C w pracy ciągłej | Uszczelnienia, uszczelki i izolacja cieplna w wymagających warunkach wysokotemperaturowych, między innymi w piecach przemysłowych, piecach ceramicznych, piecach technologicznych i rurociągach | Wyższa odporność temperaturowa nie eliminuje konieczności oceny rodzaju zbrojenia, geometrii połączenia i obciążeń mechanicznych |

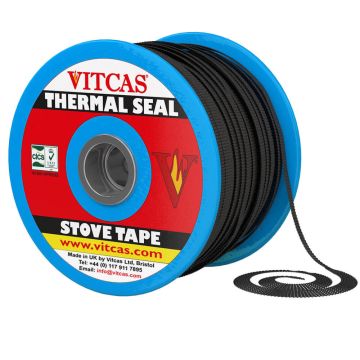

Samoprzylepne taśmy z włókna szklanego

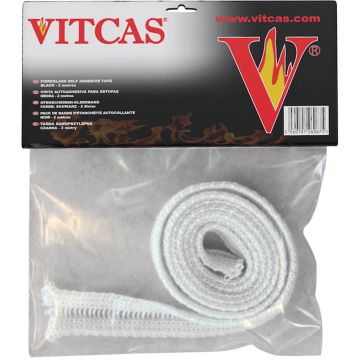

Wybrane taśmy żaroodporne z włókna szklanego mają warstwę samoprzylepną ułatwiającą pozycjonowanie podczas montażu. Należy jednak pamiętać, że klej i sama taśma mają odmienne ograniczenia temperaturowe.
W przypadku samoprzylepnej taśmy szklanej VITCAS do pieców włókno szklane jest przystosowane do pracy ciągłej w temperaturze do 550°C oraz krótkotrwałego narażenia do 600°C, natomiast warstwa samoprzylepna ma odporność temperaturową wynoszącą około 180°C. Dlatego klej należy traktować przede wszystkim jako ułatwienie montażu i wstępnego pozycjonowania taśmy, a nie jako samodzielne trwałe mocowanie w temperaturze odpowiadającej pełnej odporności włókna szklanego.
Zastosowania taśm termoizolacyjnych VITCAS
- Układy wydechowe: taśmy szklane i bazaltowe mogą być stosowane do owijania kompatybilnych elementów układów wydechowych w celu ograniczenia oddziaływania promieniowania cieplnego, jeżeli temperatura powierzchni elementu nie przekracza dopuszczalnej temperatury pracy wybranej taśmy.
- Piece przemysłowe, piece ceramiczne i piece technologiczne: taśmy krzemionkowe i ceramiczne są przeznaczone do uszczelniania, wykonywania uszczelek i izolacji wysokotemperaturowej drzwi, połączeń, wózków piecowych oraz innych kompatybilnych elementów urządzeń cieplnych.
- Kotły i urządzenia technologiczne: odpowiednio dobrane taśmy mogą być stosowane przy połączeniach kotłów, gorących rurociągach i stykach elementów urządzeń procesowych, jeżeli rodzaj taśmy oraz geometria połączenia odpowiadają wymaganiom eksploatacyjnym.
- Rurociągi i gorące elementy instalacji: elastyczne taśmy tkane umożliwiają miejscowe owijanie i ochronę cieplną odpowiednich rur oraz innych elementów narażonych na wysoką temperaturę.
- Piece grzewcze i urządzenia domowe: wybrane taśmy z włókna szklanego mogą być stosowane do uszczelniania szyb piecowych i połączeń urządzeń, jeżeli ich szerokość, grubość i sposób mocowania odpowiadają specyfikacji producenta pieca.
- Wybrane zastosowania elektroizolacyjne: specjalistyczne taśmy elektroizolacyjne z włókna szklanego mogą być stosowane tam, gdzie potwierdzono wymaganą wytrzymałość dielektryczną, napięcie robocze i właściwości całego systemu izolacji elektrycznej. Sama odporność na wysoką temperaturę nie potwierdza przydatności do izolacji elektrycznej.
Jak dobrać taśmę termoizolacyjną do temperatury i funkcji?
Najwyższa odporność temperaturowa nie zawsze oznacza najlepszy wybór. Taśma bazaltowa, krzemionkowa lub ceramiczna może mieć znacznie większą odporność cieplną, niż wymaga dane zastosowanie, podczas gdy taśma o niższej klasie temperaturowej może zapewniać korzystniejszą elastyczność, łatwiejszą obróbkę lub lepsze właściwości mechaniczne.
Podczas wyboru taśmy wysokotemperaturowej należy uwzględnić:
- rzeczywistą temperaturę w miejscu montażu taśmy;
- temperaturę podczas pracy ciągłej oraz ewentualne krótkotrwałe wartości szczytowe;
- wymaganą szerokość, grubość i zakład podczas owijania;
- funkcję taśmy: owijanie, uszczelnianie, wykonywanie uszczelek lub izolację cieplną;
- ścieranie, drgania i powtarzające się zginanie;
- kontakt z substancjami chemicznymi lub atmosferą procesu technologicznego;
- geometrię połączenia i wymagany stopień ściśnięcia;
- sposób trwałego mocowania lub utrzymywania taśmy we właściwym położeniu.
Przy izolowaniu układów wydechowych podstawą doboru powinna być zmierzona lub obliczona temperatura powierzchni elementu, a nie wyłącznie temperatura spalin. W przypadku uszczelnień pieców przemysłowych, kotłów i pieców ceramicznych geometria oraz obciążenia mechaniczne połączenia mogą być równie istotne jak klasa temperaturowa włókna.
Taśma termoizolacyjna a sznur żaroodporny – różnice
Taśma termoizolacyjna ma płaski, tkany przekrój, dlatego jest przeznaczona do owijania powierzchni, izolowania elementów i wykonywania uszczelnień w płytkich połączeniach. Sznury żaroodporne mają natomiast przekroje okrągłe, kwadratowe lub prostokątne, które mogą ulegać ściśnięciu. Są stosowane w głębszych rowkach, uszczelnieniach drzwiczek, dławnicach i większych szczelinach.
Obu rodzajów wyrobów nie należy traktować jako bezpośrednich zamienników. Wybór taśmy lub sznura powinien wynikać z geometrii połączenia, wymaganego stopnia ściśnięcia, sposobu montażu oraz odporności temperaturowej.
Najczęściej zadawane pytania
Jak wybrać między taśmą szklaną, bazaltową, krzemionkową a ceramiczną?
Rodzaj taśmy wysokotemperaturowej należy dobrać według temperatury w miejscu montażu, wymaganej funkcji izolacyjnej lub uszczelniającej, obciążeń mechanicznych i geometrii instalacji. Taśmy z włókna szklanego typu E nadają się do wielu standardowych zastosowań wysokotemperaturowych. Taśmy bazaltowe umożliwiają pracę w wyższych temperaturach, szczególnie przy owijaniu gorących elementów. Taśmy krzemionkowe są przeznaczone do bardziej wymagającej ochrony cieplnej, natomiast taśmy ceramiczne wzmacniane drutem znajdują zastosowanie w szczególnie wymagających uszczelnieniach pieców przemysłowych, ceramicznych i innych urządzeń wysokotemperaturowych.
Jaka taśma wysokotemperaturowa jest najlepsza do owijania układu wydechowego?
Taśmę do izolacji układu wydechowego należy dobierać przede wszystkim według rzeczywistej temperatury powierzchni rury lub innego elementu, a nie wyłącznie temperatury spalin. Taśmy szklane mogą być stosowane w zakresie odporności do 550°C, natomiast taśmy bazaltowe zapewniają wyższą odporność temperaturową, do 700°C, w bardziej wymagających zastosowaniach związanych z izolacją układów wydechowych i ochroną cieplną.
Kiedy warto zastosować taśmę krzemionkową zamiast bazaltowej?
Taśma krzemionkowa jest odpowiednia wtedy, gdy temperatura pracy przekracza zakres dopuszczalny dla taśmy bazaltowej lub gdy wymagany jest wyrób tekstylny o wyższej odporności temperaturowej, na przykład do pieców przemysłowych, pieców ceramicznych, kotłów lub zastosowań związanych ze spawaniem. Przy doborze należy również uwzględnić ścieranie, przemieszczenia mechaniczne, sposób mocowania i środowisko procesu.
Kiedy taśma ceramiczna będzie lepszym rozwiązaniem?
Taśma z włókna ceramicznego wzmacniana drutem jest przeznaczona do wymagających zastosowań związanych z uszczelnianiem, wykonywaniem uszczelek i izolacją cieplną, w których temperatura pracy może osiągać 1260°C. Typowe zastosowania obejmują kompatybilne drzwi pieców przemysłowych, połączenia pieców ceramicznych, piece technologiczne i gorące rurociągi, pod warunkiem że geometria połączenia oraz sposób mocowania odpowiadają konstrukcji taśmy.
Czy taśma termoizolacyjna może służyć jako uszczelka?
Tak. Płaskie tkane taśmy wysokotemperaturowe mogą być stosowane w wybranych uszczelnieniach i uszczelkach wysokotemperaturowych, jeżeli konstrukcja połączenia jest przystosowana do płaskiego wyrobu tekstylnego. Szerokość, grubość, stopień ściśnięcia, rodzaj włókna i sposób mocowania muszą odpowiadać wymaganiom technicznym danego połączenia.
Czym różni się taśma termoizolacyjna od sznura żaroodpornego?
Taśma termoizolacyjna ma płaski, tkany przekrój, dlatego nadaje się do owijania powierzchni, płytkich połączeń i płaskich uszczelek. Sznur żaroodporny występuje w przekrojach okrągłych, kwadratowych lub prostokątnych i jest przeznaczony do głębszych rowków, uszczelnień drzwiczek, dławnic oraz większych szczelin. Wybór odpowiedniego rozwiązania zależy od geometrii i wymaganego stopnia ściśnięcia połączenia.
Czy samoprzylepną taśmę szklaną można stosować w maksymalnej temperaturze pracy włókna?
Włókno szklane i warstwa samoprzylepna mają różne ograniczenia temperaturowe. W przypadku samoprzylepnej taśmy szklanej VITCAS włókno jest przystosowane do pracy ciągłej do 550°C i krótkotrwałego narażenia do 600°C, natomiast klej samoprzylepny ma odporność do około 180°C. Dlatego warstwa klejąca służy przede wszystkim do ułatwienia pozycjonowania taśmy podczas montażu.
Jak mocować taśmy termoizolacyjne w wysokich temperaturach?
Sposób mocowania zależy od zastosowania. Taśmy wysokotemperaturowe mogą być utrzymywane przez mechaniczne zaciski, odpowiednie zakładki, elementy mocujące, ściśnięcie w połączeniu lub inny system przewidziany dla danego urządzenia. Taśmy samoprzylepne ułatwiają wstępne pozycjonowanie, jednak trwałe mocowanie powinno być dobrane do temperatury i obciążeń mechanicznych występujących podczas eksploatacji.
Jaki zakład taśmy należy stosować podczas owijania gorących rur i układów wydechowych?
Wymagana szerokość zakładu zależy od szerokości taśmy, celu izolacji, geometrii elementu i konstrukcji systemu ochrony cieplnej. Większy zakład zwiększa liczbę warstw taśmy i stopień pokrycia powierzchni, ale jednocześnie powoduje większe zużycie materiału i zwiększa grubość gotowej izolacji. Należy stosować zakład określony dla danego systemu termoizolacyjnego, zamiast przyjmować jedną uniwersalną wartość.
Czy taśmy termoizolacyjne można stosować w kotłach i piecach przemysłowych?
Tak. W zależności od rodzaju włókna taśmy wysokotemperaturowe VITCAS mogą być stosowane w wybranych konstrukcjach kotłów, pieców przemysłowych, pieców ceramicznych i pieców technologicznych. Służą między innymi do owijania, uszczelniania połączeń, wykonywania uszczelek i miejscowej izolacji cieplnej. Wybór powinien uwzględniać temperaturę pracy, przemieszczenia, ścieranie, stopień ściśnięcia i sposób mocowania.
Czy taśmy z włókna szklanego nadają się do izolacji elektrycznej?
Specjalistyczne taśmy elektroizolacyjne z włókna szklanego mogą być stosowane w wybranych wysokotemperaturowych systemach izolacji elektrycznej, jeżeli ich specyfikacja potwierdza wymaganą wytrzymałość dielektryczną, napięcie robocze i właściwości całego układu izolacyjnego. Sama odporność włókna na wysoką temperaturę nie jest wystarczającym kryterium doboru izolacji elektrycznej.
Jak drgania i ścieranie wpływają na trwałość taśm wysokotemperaturowych?
Powtarzające się przemieszczenia, drgania i ścieranie powierzchniowe mogą skracać okres użytkowania tkanych taśm termoizolacyjnych, nawet jeżeli temperatura pracy mieści się w dopuszczalnym zakresie. Przy doborze taśmy do urządzeń narażonych na znaczne obciążenia mechaniczne należy uwzględnić jej konstrukcję, ewentualne wzmocnienie, sposób mocowania oraz kontakt z sąsiednimi elementami metalowymi.
Czy wyższa odporność temperaturowa zawsze oznacza lepszą taśmę termoizolacyjną?
Niekoniecznie. Najlepsza taśma to ta, której właściwości odpowiadają rzeczywistym warunkom eksploatacji. Taśma o niższej klasie temperaturowej może zapewniać korzystniejszą elastyczność, łatwiejszy montaż lub odpowiedniejsze właściwości mechaniczne, jeżeli jej odporność cieplna jest wystarczająca. Taśmy krzemionkowe i ceramiczne o wyższej odporności temperaturowej należy wybierać wtedy, gdy wymagają tego warunki pracy urządzenia.
Co należy sprawdzić przed wyborem taśmy wysokotemperaturowej?
Przed wyborem taśmy należy sprawdzić rzeczywistą temperaturę pracy, temperaturę ciągłą i szczytową, szerokość oraz grubość taśmy, funkcję izolacyjną lub uszczelniającą, odporność na ścieranie, drgania, atmosferę procesu, geometrię połączenia, wymagany stopień ściśnięcia oraz sposób mocowania. Wszystkie te czynniki powinny być rozpatrywane łącznie, a dobór produktu nie powinien opierać się wyłącznie na jego maksymalnej odporności temperaturowej.
