Akumulacyjne płyty kominkowe i kleje

Jak działa akumulacja ciepła w kominkach i piecach?

Akumulacja ciepła zmienia sposób ogrzewania pomieszczenia przez kominek lub piec dzięki zastosowaniu dodatkowej masy akumulacyjnej wokół urządzenia. Zamiast oddawać całe dostępne ciepło bezpośrednio do pomieszczenia, gęste materiały ogniotrwałe pochłaniają część energii podczas palenia, magazynują ją w swojej strukturze, a następnie stopniowo uwalniają wraz ze spadkiem mocy grzewczej urządzenia.

Systemy akumulacyjne VITCAS wykorzystują specjalistyczne elementy, takie jak płyty szamotowe akumulacyjne ACC oraz ceramiczne kręgi akumulacyjne. Kleje, masy szamotowe i preparaty do przygotowania powierzchni umożliwiają wykonanie konstrukcji, jednak o jej zdolności do magazynowania ciepła decydują przede wszystkim gęstość, ilość, rozmieszczenie i sposób ułożenia materiałów akumulacyjnych.

Akumulacja jest szczególnie przydatna tam, gdzie celem jest ograniczenie gwałtownego oddawania ciepła i wydłużenie czasu ogrzewania po zakończeniu intensywnego palenia. Rzeczywiste działanie systemu zależy jednak od urządzenia grzewczego, ilości materiału akumulacyjnego, geometrii konstrukcji, otaczającej izolacji oraz sposobu eksploatacji, a nie wyłącznie od jednego zastosowanego elementu.

Płyty szamotowe ACC czy kręgi akumulacyjne – co wybrać?

VITCAS oferuje dwa rodzaje elementów o wysokiej gęstości, które umożliwiają wprowadzenie masy akumulacyjnej do kompatybilnych konstrukcji kominkowych i piecowych. Oba wykorzystują tę samą zasadę magazynowania ciepła, ale różnią się kształtem i sposobem montażu.

Płyty są szczególnie przydatne wtedy, gdy masa akumulacyjna stanowi część obudowy kominka lub pieca. Kręgi umożliwiają natomiast skupienie znacznej masy akumulacyjnej w gotowych elementach o określonym kształcie, które można montować wokół odpowiednich urządzeń i przewodów spalinowych, jeżeli pozwala na to konstrukcja instalacji.

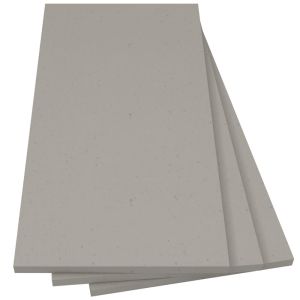

Płyty szamotowe akumulacyjne VITCAS ACC

Płyty szamotowe akumulacyjne VITCAS ACC do obudowy kominka to gęste ceramiczne płyty ogniotrwałe, opracowane specjalnie z myślą o pochłanianiu i magazynowaniu ciepła w odpowiednich konstrukcjach kominkowych i piecowych.

Płyty pobierają ciepło podczas pracy urządzenia i stopniowo oddają je do pomieszczenia, gdy bieżąca moc grzewcza zaczyna spadać. Opóźnione uwalnianie energii może pomagać ograniczać zbyt szybkie nagrzewanie pomieszczenia, a jednocześnie wydłużać czas odczuwania ciepła zgromadzonego w obudowie kominka.

Płyty akumulacyjne ACC są odporne na temperatury do 1400°C i dostępne w dwóch rozmiarach:

• 1000 × 500 × 30 mm;
• 700 × 400 × 30 mm.

Forma płyt pozwala budować specjalnie zaprojektowane powierzchnie i obudowy akumulacyjne bez konieczności stosowania osobnego stelaża z drutu, o ile montaż odbywa się zgodnie z przewidzianą technologią konstrukcyjną. Płyty można również docinać odpowiednimi narzędziami do obróbki materiałów murarskich, jeżeli projekt wymaga wykonania elementów o niestandardowych wymiarach.

Na płytach ACC można wykonywać kompatybilne wykończenia z płytek, dzięki czemu masa akumulacyjna może być częścią gotowej, dekoracyjnej obudowy kominka lub pieca, zamiast pozostawać widoczną powierzchnią ogniotrwałą.

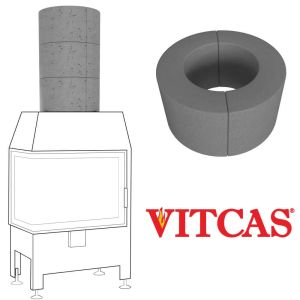

Kręgi szamotowe akumulacyjne do kominków i pieców

Kręgi szamotowe akumulacyjne VITCAS umożliwiają magazynowanie ciepła w odpowiednich konstrukcjach pieców i instalacjach odprowadzania spalin.

Każdy krąg ceramiczny charakteryzuje się deklarowaną gęstością 2400 kg/m³ oraz dobrą przewodnością cieplną. Dzięki temu może skutecznie pobierać energię cieplną, magazynować ją, a następnie stopniowo oddawać do otoczenia.

Kręgi można stosować na odpowiednich górnych powierzchniach pieców lub wokół kompatybilnych rur spalinowych, jeżeli zapewniono wystarczające podparcie, odpowiednią przestrzeń montażową i zgodność z konstrukcją urządzenia. Nie należy dodawać znacznej masy do dowolnego pieca lub przewodu kominowego bez wcześniejszego uwzględnienia obciążeń, wymaganych odległości bezpieczeństwa i warunków cieplnych instalacji.

Akumulacja ciepła a izolacja termiczna – najważniejsze różnice

Akumulacja i izolacja cieplna pełnią niemal przeciwstawne funkcje, chociaż prawidłowo zaprojektowana konstrukcja kominka lub pieca może wymagać zastosowania obu rozwiązań.

Płyta akumulacyjna nie powinna automatycznie zastępować płyty izolacyjnej, podobnie jak od lekkiej płyty termoizolacyjnej nie należy oczekiwać takiego samego magazynowania ciepła jak od gęstej płyty szamotowej ACC.

Znaczenie ma również rozmieszczenie poszczególnych warstw. Materiał akumulacyjny musi mieć możliwość pobierania wystarczającej ilości ciepła, aby skutecznie je magazynować. Izolacja może być natomiast potrzebna w innych miejscach konstrukcji, aby kontrolować kierunek przepływu ciepła i zabezpieczać otaczające elementy.

Budowa ciepłej obudowy kominka z płyt akumulacyjnych ACC

Płyty szamotowe ACC tworzą zasadniczą warstwę magazynującą ciepło, natomiast pozostałe materiały VITCAS służą do łączenia, wzmacniania, przygotowania i wykańczania całej konstrukcji.

W odpowiednio zaprojektowanej obudowie kominkowej z płyt akumulacyjnych typowa kolejność prac może wyglądać następująco:

1. Wykonanie konstrukcji akumulacyjnej z płyt szamotowych akumulacyjnych VITCAS ACC.
2. Połączenie płyt za pomocą ognioodpornego kleju szybkowiążącego VITCAS HB10.
3. Przygotowanie odpowiednich porowatych powierzchni przy użyciu ognioodpornego gruntu VITCAS PVA, jeżeli przewiduje to wybrany system.
4. Wzmocnienie powierzchni za pomocą kompatybilnej wysokotemperaturowej siatki z włókna szklanego, zatopionej w odpowiedniej warstwie kleju hydraulicznego VITCAS HB60.
5. Wykonanie warstwy wykończeniowej, jeżeli jest wymagana, na przykład z zastosowaniem kompatybilnego systemu gładzi szpachlowej ognioodpornej VITCAS HRP.

Dokładny układ konstrukcji musi jednak uwzględniać rodzaj urządzenia grzewczego, podłoże, wymagane odległości bezpieczeństwa, planowany sposób wykończenia oraz projekt obudowy. Obecność warstwy akumulacyjnej nie znosi wymagań montażowych producenta kominka lub pieca.

Klej HB10 czy HB60 do konstrukcji akumulacyjnej?

Ognioodporny klej szybkowiążący VITCAS HB10 jest szczególnie przydatny przy budowie konstrukcji akumulacyjnych, ponieważ jest zalecany do łączenia płyt ACC oraz innych kompatybilnych elementów kominkowych i piecowych.

HB10 wytrzymuje temperatury do 750°C, a jego czas pracy wynosi około 10 minut. Pozwala to na szybkie prowadzenie montażu, ale wymaga wcześniejszego wymierzenia, przygotowania i odpowiedniego ustawienia płyt przed wymieszaniem oraz nałożeniem kleju.

Ognioodporny klej VITCAS HB60 również wytrzymuje temperatury do 750°C, lecz zapewnia znacznie dłuższy czas pracy, wynoszący około 60 minut. Sprawdza się tam, gdzie potrzeba więcej czasu na ustawianie elementów, wypełnianie odpowiednich szczelin lub wykonywanie kompatybilnych, zbrojonych warstw wykończeniowych.

Oba produkty należy więc dobierać do etapu budowy i wymaganej charakterystyki pracy, a nie wyłącznie na podstawie odporności temperaturowej.

Żaroodporna masa szamotowa HPS w konstrukcjach akumulacyjnych

Żaroodporna masa szamotowa akumulacyjna VITCAS HPS to materiał ogniotrwały odporny na temperatury do 1400°C. W konstrukcjach akumulacyjnych może służyć do odpowiednich prac murarskich, wykonywania warstw wyrównujących, uzupełniania grubszych fragmentów konstrukcji oraz napraw, w których wymagany jest materiał ogniotrwały o konsystencji zaprawy cementowej.

Masa HPS nie stanowi jednak bezpośredniego zamiennika płyt akumulacyjnych ACC ani kręgów szamotowych. Płyty i kręgi są specjalnie wykonywanymi elementami o określonej geometrii, przeznaczonymi do magazynowania ciepła, natomiast HPS pełni przede wszystkim funkcję konstrukcyjnego materiału ogniotrwałego do wyrównywania, wykonywania warstw i napraw.

Od czego zależy skuteczność magazynowania ciepła?

Czas i sposób oddawania zmagazynowanego ciepła nie mogą być określone wyłącznie na podstawie jednej wartości odporności temperaturowej. Na działanie systemu akumulacyjnego wpływa cała konstrukcja.

Najważniejsze czynniki obejmują:

• Ilość materiału akumulacyjnego: zwiększenie masy cieplnej wpływa na ilość energii, którą można potencjalnie zmagazynować, przy uwzględnieniu możliwości urządzenia i projektu konstrukcji.
• Gęstość materiału: gęste elementy ogniotrwałe zapewniają masę potrzebną do pochłaniania i magazynowania znacznej ilości energii cieplnej.
• Położenie względem źródła ciepła: materiał akumulacyjny musi otrzymywać odpowiednią ilość energii, aby skutecznie się nagrzewać.
• Powierzchnia i geometria elementów: wpływają zarówno na szybkość pochłaniania ciepła, jak i jego późniejsze oddawanie do pomieszczenia.
• Otaczająca izolacja: kontroluje kierunek przepływu ciepła i może w znacznym stopniu zmieniać zachowanie konstrukcji akumulacyjnej.
• Moc urządzenia i przebieg cyklu palenia: ilość oraz czas dostarczania energii decydują o stopniu nagrzania masy akumulacyjnej.
• Warunki panujące w pomieszczeniu: kubatura, wentylacja, straty ciepła i właściwości przegród budowlanych wpływają na rzeczywisty efekt ogrzewania.

Nie należy więc zakładać określonej liczby godzin utrzymywania ciepła ani stałego procentowego zmniejszenia zużycia paliwa na podstawie samych właściwości materiału akumulacyjnego.

Gdzie można stosować materiały akumulacyjne?

W zależności od zgodności z urządzeniem grzewczym i projektu konstrukcji materiały akumulacyjne VITCAS mogą być wykorzystywane do budowy:

• ciepłych obudów kominkowych, magazynujących i stopniowo oddających energię cieplną;
• obudów pieców opalanych drewnem;
• pieców kaflowych i murowanych konstrukcji piecowych;
• specjalnie zaprojektowanych kominków akumulacyjnych;
• zabudów kominowych przeznaczonych do magazynowania i stopniowego oddawania ciepła;
• konstrukcji z płyt akumulacyjnych ACC;
• odpowiednich systemów magazynowania ciepła w górnej części pieców;
• kompatybilnych układów akumulacyjnych wokół rur spalinowych.

Materiały akumulacyjne należy zawsze umieszczać zgodnie z przemyślanym projektem cieplnym. Przypadkowe dodawanie gęstych elementów ogniotrwałych może zmieniać temperaturę pracy urządzenia, przepływ ciepła, obciążenia i wymagane odległości bezpieczeństwa, zamiast automatycznie poprawiać jego działanie.

Czy materiały akumulacyjne pomagają ograniczyć przegrzewanie pomieszczenia?

Płyty akumulacyjne ACC mogą pochłaniać część energii wytwarzanej podczas intensywnego palenia, zamiast dopuszczać do jej natychmiastowego oddawania do pomieszczenia. Zmagazynowane ciepło jest następnie uwalniane stopniowo, wraz ze spadkiem mocy grzewczej urządzenia.

W prawidłowo zaprojektowanym systemie może to wyrównywać przebieg ogrzewania, ograniczając sytuacje, w których po krótkim okresie intensywnego promieniowania i konwekcji następuje szybkie wychładzanie pomieszczenia.

Nie oznacza to jednak gwarancji utrzymywania stałej temperatury w pokoju. Rzeczywisty efekt zależy od mocy pieca, ilości materiału akumulacyjnego, strat ciepła z pomieszczenia, wentylacji, geometrii montażu i sposobu użytkowania urządzenia.

Jak skuteczniej wykorzystać zmagazynowane ciepło?

Potencjalna korzyść ekonomiczna z zastosowania masy akumulacyjnej polega na lepszym wykorzystaniu energii już wytworzonej przez kominek lub piec. Ciepło pochłonięte podczas palenia pozostaje w konstrukcji akumulacyjnej i może nadal ogrzewać pomieszczenie, gdy moc grzewcza pochodząca bezpośrednio ze spalania zmniejszy się.

W odpowiednich instalacjach może to ograniczyć potrzebę szybkiego ponownego nagrzewania pomieszczenia. Sam materiał akumulacyjny nie określa jednak sprawności urządzenia ani zużycia paliwa. Istotne pozostają również rodzaj paliwa, przebieg spalania, ciąg kominowy, straty ciepła budynku oraz sposób użytkowania instalacji grzewczej.

Najczęstsze błędy podczas projektowania systemów akumulacyjnych

• Mylenie akumulacji ciepła z izolacją termiczną. Gęsta płyta akumulacyjna i lekka płyta izolacyjna pełnią odmienne funkcje cieplne.
• Dodawanie masy akumulacyjnej bez sprawdzenia obciążeń konstrukcyjnych. Elementy o wysokiej gęstości mają znaczną masę i wymagają odpowiedniego podparcia.
• Założenie, że większa ilość materiału akumulacyjnego zawsze oznacza lepsze ogrzewanie. Masa i rozmieszczenie elementów muszą odpowiadać mocy urządzenia oraz oczekiwanemu sposobowi oddawania ciepła.
• Umieszczanie materiałów akumulacyjnych w miejscach, do których dociera zbyt mało ciepła. Materiał nie może skutecznie magazynować energii, jeśli nie zostanie odpowiednio nagrzany.
• Pomijanie wymaganych odległości bezpieczeństwa od pieca. Zastosowanie elementów akumulacyjnych nie upoważnia do zmniejszania odstępów i ograniczania wentylacji określonych przez producenta urządzenia.
• Wybieranie kleju wyłącznie na podstawie odporności temperaturowej. HB10 i HB60 różnią się czasem pracy oraz funkcją montażową, mimo podobnej odporności cieplnej.
• Traktowanie materiału akumulacyjnego jako zamiennika właściwego podparcia konstrukcji. Płyty i kręgi powinny być częścią stabilnie wykonanej zabudowy, a nie sposobem na naprawienie niestabilnej instalacji.
• Oczekiwanie gwarantowanego czasu oddawania ciepła. Długość tego procesu zależy od całego systemu cieplnego, a nie wyłącznie od pojedynczego elementu ACC.

Najczęściej zadawane pytania

Czym są materiały akumulacyjne do kominków i pieców?

Materiały akumulacyjne to elementy o wysokiej gęstości, przeznaczone do pochłaniania energii cieplnej podczas pracy kominka lub pieca, magazynowania jej w swojej masie i stopniowego oddawania po zmniejszeniu intensywności palenia. Produkty VITCAS obejmują płyty szamotowe akumulacyjne ACC i ceramiczne kręgi akumulacyjne.

Czym różni się akumulacja ciepła od izolacji termicznej?

Akumulacja ciepła polega na celowym magazynowaniu energii, która następnie jest stopniowo oddawana do otoczenia. Izolacja termiczna służy przede wszystkim do ograniczania lub kontrolowania przepływu ciepła. W jednej konstrukcji kominkowej lub piecowej mogą być potrzebne oba rodzaje materiałów, umieszczone w różnych warstwach i miejscach.

Czym różni się płyta akumulacyjna ACC od kręgu szamotowego?

Płyty akumulacyjne ACC to płaskie ceramiczne elementy ogniotrwałe, z których wykonuje się powierzchnie i obudowy magazynujące ciepło wokół kompatybilnych kominków oraz pieców. Kręgi szamotowe to gęste elementy ceramiczne o specjalnym kształcie, przeznaczone do odpowiednich instalacji w górnej części pieca lub wokół przewodów spalinowych. Oba materiały tworzą masę akumulacyjną, ale różnią się geometrią i sposobem montażu.

Jaką temperaturę wytrzymują materiały akumulacyjne VITCAS?

Płyty szamotowe akumulacyjne ACC oraz kręgi szamotowe akumulacyjne wytrzymują temperatury do 1400°C. Wartość ta dotyczy poszczególnych elementów ogniotrwałych i nie określa automatycznie dopuszczalnej temperatury pracy całego kominka, pieca, klejów ani otaczającej konstrukcji.

Jaką gęstość ma krąg szamotowy akumulacyjny VITCAS?

Deklarowana gęstość kręgu wynosi 2400 kg/m³. Zwarta struktura oraz dobra przewodność cieplna pozwalają ceramicznemu elementowi pobierać i magazynować znaczną ilość energii, a następnie stopniowo oddawać ją do otoczenia.

Jakiego kleju używać do płyt akumulacyjnych ACC?

Do kompatybilnych konstrukcji z płyt akumulacyjnych ACC VITCAS zaleca ognioodporny klej szybkowiążący HB10. Jego krótki czas pracy i wiązania wymaga wcześniejszego przygotowania oraz dokładnego dopasowania elementów przed nałożeniem kleju.

Czym różni się klej HB10 od HB60?

Oba produkty są żaroodpornymi klejami hydraulicznymi o odporności do 750°C, ale różnią się charakterystyką pracy. HB10 ma czas pracy około 10 minut i jest szczególnie przydatny podczas szybkiego montażu płyt ACC. HB60 zapewnia około 60 minut na ustawienie elementów i może być stosowany w odpowiednich pracach wypełniających oraz przy wykonywaniu zbrojonych warstw wykończeniowych.

Czy płytą akumulacyjną ACC można zastąpić płytę izolacyjną?

Nie należy robić tego automatycznie. Płyta akumulacyjna ACC służy do pochłaniania i magazynowania ciepła, natomiast płyta izolacyjna jest dobierana przede wszystkim w celu ograniczania jego przepływu. Zamiana tych materiałów może znacząco zmienić zachowanie cieplne całej konstrukcji kominka lub pieca.

Czy na płytach akumulacyjnych ACC można układać płytki?

Tak. Na płytach ACC można mocować kompatybilne płytki w ramach odpowiednio przygotowanego systemu wykończeniowego. Klej do płytek, przygotowanie powierzchni, rodzaj okładziny i przewidywana temperatura pracy muszą odpowiadać wymaganiom konkretnej instalacji.

Czy materiały akumulacyjne można zamontować w istniejącym piecu?

Tak, ale wyłącznie wtedy, gdy urządzenie oraz otaczająca konstrukcja są przystosowane do dodatkowej masy akumulacyjnej. Przed montażem płyt lub kręgów należy ocenić miejsce ich umieszczenia, dodatkowe obciążenia, wymagane odległości bezpieczeństwa, układ przewodu spalinowego oraz wpływ na przepływ ciepła.

Czy materiały akumulacyjne sprawiają, że piec pozostaje ciepły przez dłuższy czas?

Ich zadaniem jest pochłanianie energii podczas palenia i oddawanie zmagazynowanego ciepła po zmniejszeniu bieżącej mocy grzewczej urządzenia. Długość tego procesu zależy od ilości i rozmieszczenia masy akumulacyjnej, mocy pieca, izolacji, warunków panujących w pomieszczeniu oraz przebiegu cyklu palenia. Nie można więc podać jednego czasu utrzymywania ciepła, który byłby właściwy dla każdej instalacji.

Czy płyty i kręgi akumulacyjne ACC wymagają utwardzania?

Fabrycznie wykonane płyty szamotowe ACC i ceramiczne kręgi akumulacyjne nie wymagają utwardzania w taki sam sposób jak świeżo nałożona zaprawa ogniotrwała. Muszą jednak być odpowiednio suche przed pierwszym nagrzewaniem. Kleje HB10 i HB60, masa szamotowa HPS, gładź lub inne materiały montażowe wykorzystane w konstrukcji muszą przejść wymagane etapy wiązania, suszenia i utwardzania przed uruchomieniem kominka lub pieca.
