Akumulacyjne wkłady kominkowe

Jak dobrać wkład kominkowy i nadproże do kominka otwartego?

Tradycyjny kominek otwarty musi być przystosowany do działania intensywnego promieniowania cieplnego, a jednocześnie zapewniać prawidłowe odprowadzanie dymu i produktów spalania do komina. Akumulacyjny wkład kominkowy oraz nadproże formujące gardziel pełnią w tej konstrukcji różne, ale wzajemnie uzupełniające się funkcje. Należy dobierać je jako elementy całego kominka, a nie wyłącznie na podstawie rozmiaru nominalnego.

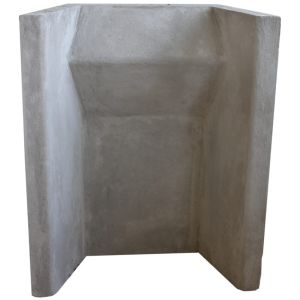

Betonowe wkłady kominkowe VITCAS tworzą tylną powierzchnię komory paleniskowej, natomiast dopasowane nadproża pomagają ukształtować przewężenie między paleniskiem a przewodem kominowym, czyli gardziel kominka. Oba elementy są odporne na temperatury do 1400°C i dostępne w nominalnych rozmiarach 16 i 18 cali.

Funkcje wkładu kominkowego i nadproża formującego gardziel

Rozmiary wkładów kominkowych – wymiary nominalne i rzeczywiste

Oznaczenia 16 cali i 18 cali odnoszą się do nominalnych rozmiarów kominka. Nie oznaczają całkowitej szerokości zewnętrznej wkładu. Przed zamówieniem produktu lub przebudową paleniska należy sprawdzić jego rzeczywiste wymiary.

Przed wyborem wkładu należy zmierzyć otwór kominkowy, dostępną głębokość zabudowy, wymiary rusztu lub kosza paleniskowego oraz położenie gardzieli. Nie należy zakładać, że ruszt oznaczony jako 16- lub 18-calowy będzie automatycznie pasował do wkładu o takim samym rozmiarze nominalnym.

Odporność do 1400°C w tradycyjnych kominkach otwartych

Betonowy wkład kominkowy i dopasowane nadproże VITCAS są odporne na temperatury do 1400°C. Produkty te są przeznaczone do kompatybilnych, tradycyjnych kominków otwartych.

Odporność temperaturowa dotyczy poszczególnych elementów ogniotrwałych. Nie określa dopuszczalnej temperatury ani skuteczności działania całego kominka. Na jego właściwości wpływają również ruszt, otaczający mur, izolacja, spoiny, komin, wentylacja i geometria konstrukcji.

Wkłady te nie są uniwersalnymi elementami zamiennymi do wyłożenia zamkniętych pieców wolnostojących, wkładów kasetowych ani komór spalania projektowanych dla konkretnych urządzeń grzewczych. W takich instalacjach należy stosować elementy zgodne z konstrukcją danego urządzenia.

Jak prawidłowo uformować gardziel kominka?

Gardziel kominka to przewężony kanał między komorą paleniskową a kominem. Jego proporcje wpływają na sposób, w jaki gorące produkty spalania opuszczają palenisko i przedostają się do przewodu kominowego.

Instrukcja montażowa VITCAS określa odległość między tylnym wkładem kominkowym a nadprożem formującym gardziel na 110 mm ± 10 mm. Wymiar ten należy ustalić w powiązaniu z szerokością otworu kominkowego i geometrią komina, a nie traktować jako jedynego parametru wystarczającego do prawidłowego wykonania instalacji.

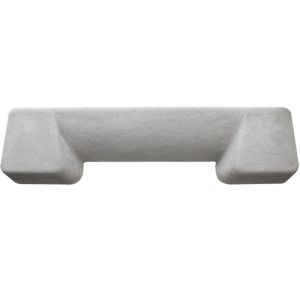

Nadproże montuje się na jego zakrzywionej stronie, z otworem w kształcie litery U skierowanym ku tylnej części kominka. Prawidłowa orientacja ma znaczenie, ponieważ odwrócenie elementu zmienia przewidziany kształt gardzieli.

Nadproże formujące gardziel a nadproże konstrukcyjne

Nadproże VITCAS opisane w tej kategorii jest ogniotrwałym elementem służącym do formowania gardzieli kominka. Opublikowane informacje o produkcie nie podają rozpiętości konstrukcyjnej ani parametrów nośności pozwalających traktować je jako element przeznaczony do podtrzymywania muru, zabudowy kominowej lub innych obciążeń.

Jeżeli mur nad otworem kominkowym wymaga podparcia konstrukcyjnego, należy zastosować osobno dobrane nadproże nośne lub inny odpowiedni system podparcia. Nadproża formującego gardziel nie należy używać jako zamiennika elementu konstrukcyjnego wyłącznie ze względu na jego nazwę.

Dlaczego wkład kominkowy potrzebuje przestrzeni na rozszerzalność cieplną?

Wkłady kominkowe wielokrotnie rozszerzają się podczas nagrzewania i kurczą w trakcie chłodzenia. Z tego względu nie powinny być sztywno zakleszczone w otaczającym je murze.

Metoda montażu VITCAS przewiduje pozostawienie odpowiedniej przestrzeni dylatacyjnej za wkładem i po jego bokach. Pozwala ona elementowi ogniotrwałemu na niewielkie przemieszczenia wynikające ze zmian temperatury. Ograniczenie tej możliwości zwiększa naprężenia mechaniczne i może prowadzić do pękania lub przesuwania się wkładu.

Materiały stosowane wokół wkładu kominkowego

Materiały te pełnią odmienne funkcje. Wypełnienia izolacyjnego, ogniotrwałej warstwy wyrównującej oraz ściśliwego uszczelnienia nie należy zastępować jedną sztywną spoiną z zaprawy wykonaną wokół całego wkładu.

Izolacja za tylną ścianą wkładu kominkowego

Wermikulitowy cement izolacyjny VITCAS VIC jest stosowany jako lekkie wypełnienie izolacyjne za tylną ścianą wkładu w konstrukcji przewidzianej przez producenta.

Pełni inną funkcję niż sam wkład kominkowy. Wkład tworzy odporną na wysoką temperaturę tylną powierzchnię komory paleniskowej, natomiast umieszczony za nim materiał izolacyjny pomaga ograniczać przepływ ciepła do otaczającego muru.

VIC nie jest materiałem konstrukcyjnym. Wkład kominkowy i otaczające go elementy murowane muszą mieć stabilne podparcie niezależne od izolacyjnego wypełnienia.

Uszczelnianie wkładu kominkowego przy obudowie paleniska

Połączenie przedniego obwodu wkładu z otaczającą konstrukcją kominka powinno umożliwiać rozszerzalność cieplną, a jednocześnie ograniczać powstawanie niepożądanych szczelin.

Przewidziane rozwiązanie obejmuje zastosowanie odpowiedniego sznura żaroodpornego jako ściśliwego wypełnienia oraz kompatybilnego uszczelniacza wysokotemperaturowego. Taki układ pozwala uwzględnić przemieszczenia cieplne, które byłyby ograniczone przez całkowicie sztywną spoinę z zaprawy.

Nie należy dowolnie wypełniać zaprawą ani twardniejącym cementem przestrzeni przeznaczonych na dylatację. Może to utrudnić rozszerzanie się wkładu podczas nagrzewania.

Suszenie wkładu i pierwsze rozpalanie kominka

Nowo zamontowany wkład kominkowy, wypełnienie izolacyjne, masa szamotowa i otaczający mur mogą zawierać wilgoć. Przed rozpoczęciem normalnej eksploatacji trzeba umożliwić jej stopniowe odparowanie.

Instrukcja VITCAS wskazuje, że jeżeli wkład był przechowywany na otwartej przestrzeni, nie należy rozpalać w kominku przez co najmniej 3 dni po montażu. Dodatkowy czas schnięcia może być konieczny, jeśli otaczający mur lub materiały ogniotrwałe nadal pozostają wilgotne.

Pierwsze palenie powinno być niewielkie i krótkotrwałe. Po ostygnięciu instalacji można stopniowo zwiększać intensywność kolejnych rozpaleń. Silne nagrzanie wilgotnej konstrukcji ogniotrwałej może spowodować wzrost ciśnienia pary wodnej i nadmierne naprężenia cieplne, zwiększając ryzyko pęknięć lub uszkodzeń powierzchni.

Skuteczność działania kominka zależy od całej instalacji

Prawidłowo ukształtowana gardziel pomaga kierować produkty spalania do komina. Sam wkład i nadproże nie są jednak w stanie skompensować nieodpowiedniego lub niedrożnego przewodu kominowego, niewystarczającego dopływu powietrza do spalania ani nieprawidłowej geometrii paleniska.

Kompletna instalacja powinna zapewniać:

• odpowiednie proporcje komory paleniskowej i gardzieli kominka;
• prawidłowo dobrany i drożny komin lub przewód spalinowy;
• wystarczający dopływ powietrza do spalania i wentylację pomieszczenia;
• stabilne palenisko oraz otaczającą je konstrukcję murowaną;
• odpowiednie szczeliny dylatacyjne i rozwiązania uszczelniające;
• wysuszenie materiałów ogniotrwałych przed pierwszym rozpaleniem;
• kompatybilne materiały izolacyjne i konstrukcyjne odporne na wysoką temperaturę.

Nadproże formujące gardziel ułatwia odprowadzanie produktów spalania w kierunku komina, ale nie należy przedstawiać go jako elementu, który samodzielnie zapobiega powstawaniu tlenku węgla. Bezpieczeństwo spalania i odprowadzania spalin zależy od całego kominka, dopływu powietrza oraz sprawności systemu kominowego.

Kontrola stanu wkładów kominkowych i połączeń ogniotrwałych

Elementy tradycyjnych kominków otwartych należy okresowo kontrolować pod kątem przemieszczeń i zużycia, szczególnie przed rozpoczęciem sezonu intensywnego użytkowania.

• Sprawdzaj wkład kominkowy pod kątem powiększających się pęknięć, przesunięć i poluzowanych fragmentów materiału.
• Kontroluj nadproże formujące gardziel oraz otaczające je spoiny ogniotrwałe.
• Sprawdzaj stan sznura i uszczelniacza na przednim obwodzie wkładu.
• Wyjaśniaj przyczyny szczelin, przez które gorące gazy mogłyby przedostawać się do otaczającej konstrukcji.
• Dbaj o drożność przewodu kominowego i usuwanie sadzy, zanieczyszczeń oraz przeszkód ograniczających przepływ spalin.
• Ustalaj przyczyny nawracających pęknięć, zamiast jedynie zakrywać je kolejnymi warstwami zaprawy.

Norma BS 1251 a elementy tradycyjnych kominków otwartych

BS 1251:2015 to brytyjska norma dotycząca elementów kominków otwartych, obejmująca między innymi tylne wkłady kominkowe i nadproża służące do formowania gardzieli. Jeżeli zgodność z określoną normą lub jej wydaniem jest wymagana w projekcie, należy potwierdzić spełnienie tych wymagań przez konkretny produkt na podstawie odpowiedniej dokumentacji technicznej.

Najczęściej zadawane pytania

Czym jest akumulacyjny wkład do kominka otwartego?

Akumulacyjny wkład kominkowy to odporny na wysoką temperaturę element ogniotrwały, który tworzy tylną ścianę komory paleniskowej tradycyjnego kominka otwartego. Jest narażony na bezpośrednie działanie płomienia i promieniowania cieplnego oraz pomaga chronić znajdujący się za nim mur.

Do czego służy nadproże ognioodporne formujące gardziel kominka?

Nadproże współpracuje z tylnym wkładem kominkowym, tworząc przewężenie między komorą paleniskową a kominem, czyli gardziel. Pomaga kierować dym i produkty spalania w stronę przewodu kominowego.

Czy wkład kominkowy i nadproże należy montować razem?

Tak. Są to elementy uzupełniające się funkcjonalnie, które należy dobierać pod względem zgodnego rozmiaru i geometrii. Przed montażem trzeba jednak sprawdzić wszystkie istotne wymiary kominka, zamiast opierać się wyłącznie na rozmiarze nominalnym.

Wybrać wkład kominkowy 16 czy 18 cali?

Rozmiar należy dobrać do zmierzonego otworu kominkowego, dostępnej głębokości, wymiarów rusztu i dopasowanego nadproża. Wkład 16-calowy ma wewnętrzną szerokość przednią około 15,5 cala (39,5 cm), natomiast wkład 18-calowy około 17,5 cala (44,5 cm).

Czy nominalny rozmiar wkładu oznacza jego całkowitą szerokość?

Nie. Według angielskiej specyfikacji źródłowej wkład 16-calowy ma zewnętrzną szerokość z przodu około 19 cali (48,5 cm), a wkład 18-calowy około 22 cali (56 cm). Przed zakupem należy sprawdzić wszystkie rzeczywiste wymiary elementu.

Jaką temperaturę wytrzymują wkłady kominkowe i nadproża VITCAS?

Oba produkty są odporne na temperatury do 1400°C. Parametr ten dotyczy konkretnego elementu ogniotrwałego, a nie całej konstrukcji kominka.

Jaka powinna być odległość między wkładem a nadprożem kominka?

Instrukcja montażowa VITCAS określa odległość w obrębie gardzieli między tylnym wkładem a nadprożem na 110 mm ± 10 mm. Konieczne jest również zachowanie odpowiednich proporcji otworu kominkowego i geometrii komina.

Jak prawidłowo zamontować nadproże formujące gardziel?

Nadproże należy ustawić na zakrzywionej stronie, z otworem w kształcie litery U skierowanym ku tylnej części kominka. Taka orientacja pozwala uzyskać przewidziany profil gardzieli.

Czy nadproże ognioodporne VITCAS może podtrzymywać mur?

Nie należy stosować go jako zamiennika nadproża konstrukcyjnego bez potwierdzenia odpowiednich parametrów. Produkt VITCAS jest opisany jako element formujący gardziel, a w opublikowanej dokumentacji nie podano rozpiętości ani nośności konstrukcyjnej pozwalającej na podtrzymywanie muru.

Jaki materiał należy zastosować za tylną ścianą wkładu kominkowego?

Metoda montażu VITCAS przewiduje pozostawienie przestrzeni na rozszerzalność cieplną oraz zastosowanie za wkładem wermikulitowego cementu izolacyjnego VITCAS VIC. Wkład musi zachować odpowiednią swobodę rozszerzania i kurczenia się pod wpływem temperatury.

Dlaczego trzeba pozostawić szczelinę dylatacyjną wokół wkładu?

Beton ogniotrwały rozszerza się podczas nagrzewania i kurczy w trakcie chłodzenia. Odpowiednia przestrzeń dylatacyjna ogranicza naprężenia mechaniczne, które w przeciwnym razie mogłyby powodować pękanie lub przemieszczanie się wkładu.

Kiedy można rozpalić kominek po zamontowaniu nowego wkładu?

Przed pierwszym rozpaleniem należy umożliwić wyschnięcie wkładu i wszystkich otaczających go materiałów ogniotrwałych. Jeżeli wkład był wcześniej przechowywany na otwartej przestrzeni, instrukcja VITCAS zaleca odczekanie co najmniej 3 dni po montażu. Pierwsze palenie powinno być niewielkie, a temperaturę należy zwiększać stopniowo podczas kolejnych rozpaleń.
